1. 产品概述

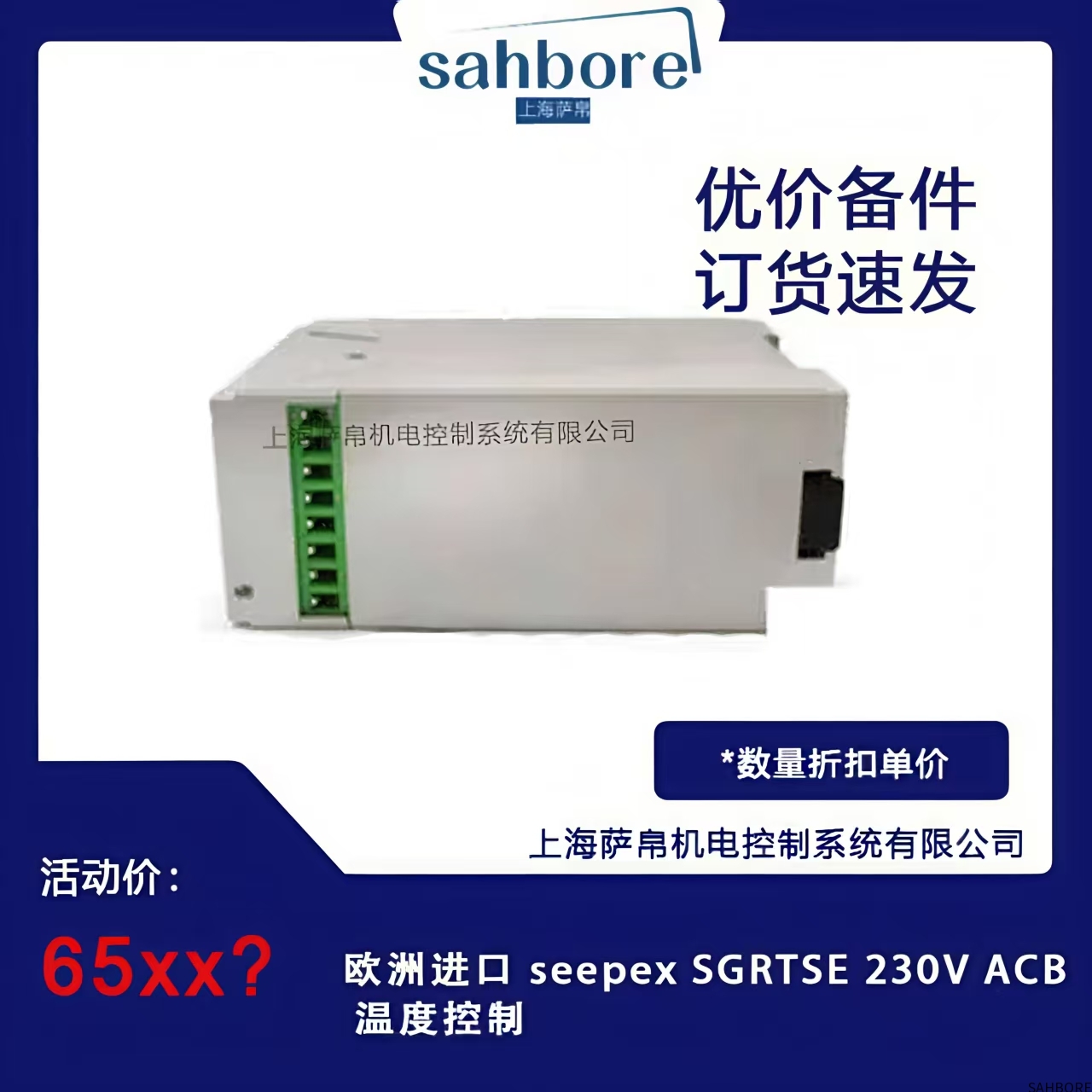

seepex SGRTSE 230V ACB 是德国seepex公司专为螺杆泵系统设计的智能温度监控模块，集成温度传感与控制功能，用于保护泵体、轴承或密封腔在过热工况下安全运行。该控制器通过实时监测关键部位温度，自动触发报警或停机，防止设备因过热损坏，适用于化工、污水处理、食品行业的泵送系统。

2. 核心特点

双通道输入：支持同时连接2路PT100温度传感器（泵体+轴承监测）。

多功能输出：

1路继电器报警输出（常开/常闭可调）。

1路4-20mA模拟量信号（连接PLC/DCS）。

自适应控制：自动校准环境温度漂移，测量精度±0.5°C。

宽电压兼容：AC 230V（±15%）供电，50/60Hz自适应。

防护设计：IP65外壳，抗电磁干扰（EN 61000-6-2标准）。

状态指示：LED显示实时温度及报警状态（红/绿双色）。

3. 选型指南

传感器类型：标配PT100（三线制），可选K型热电偶（后缀-K）。

温度范围：默认-20°C~+150°C（高温版可扩展至+300°C）。

控制模式：

ACB标准版：超温报警+自动停机。

ACB-PID版：带PID调节功能（需选配固态继电器输出）。

认证需求：ATEX防爆版本（后缀-EX）适用于危险区域。

4. 技术参数

供电电源：AC 230V（功耗≤5VA）。

继电器容量：5A/250VAC（阻性负载）。

响应时间：≤1秒（温度变化率10°C/min时）。

设定精度：±1°C（可通过面板旋钮微调）。

环境温度：-10°C~+55°C（操作温度）。

电缆接口：2个PG9电缆格兰头（传感器+电源/输出）。

5. 结构尺寸

外壳材质：工程塑料（UL94 V-0阻燃）。

安装方式：DIN导轨（35mm）或螺钉壁挂。

外形尺寸：90mm×45mm×60mm（宽×高×深）。

重量：约280g。

6. 典型应用

化工螺杆泵：监测输送高粘度介质时的泵体温升。

污泥处理：防止脱水机泵因干摩擦过热。

食品灌装：热糖浆泵的温度安全联锁。

石油储运：重油输送泵的轴承温度保护。

制药设备：无菌流体泵的密封腔温度监控。

7. 安装与调试

接线说明：

端子1-3：PT100传感器输入（红/白/蓝三线）。

端子4-5：继电器输出（NO/COM/NC可跳线选择）。

端子6-7：4-20mA输出（需外接24VDC电源）。

参数设置：

通过旋转编码器设定报警阈值（默认70°C）。

长按SET键3秒进入延时调整（1-60秒可设）。

维护建议：

每6个月校验传感器精度（冰水混合物0°C基准测试）。

定期清洁散热孔（避免粉尘堆积影响散热）。
