1. 产品概述

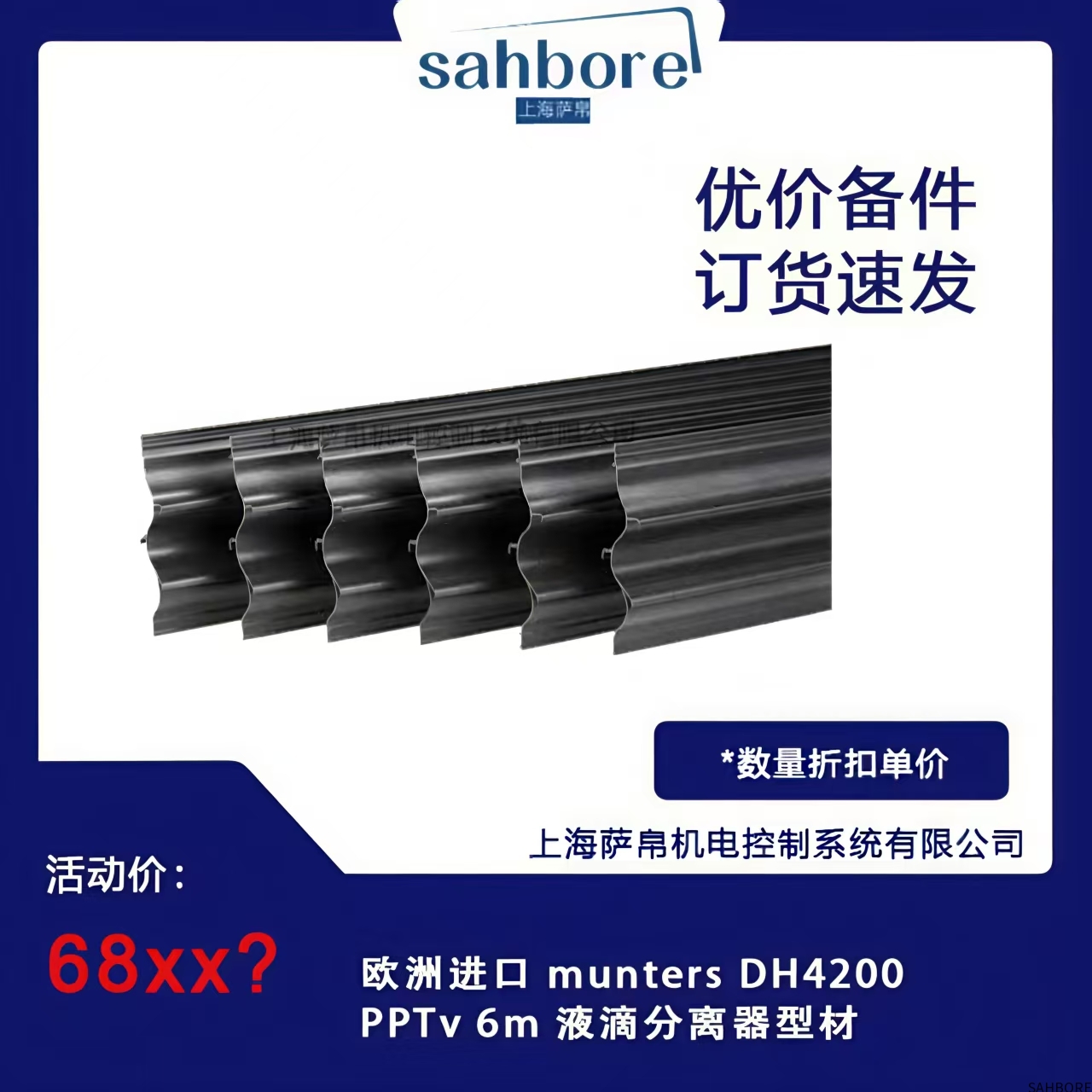

Munters DH4200 PPTv 6m 是欧洲Munters集团研发的高效液滴分离器型材，专用于空气处理系统中的水分捕集与气液分离。该产品采用特殊高分子材料和波浪形结构设计，可有效拦截气流中的雾滴、油雾和微小颗粒，广泛应用于化工、食品加工、制药等行业的通风、除湿和废气处理系统。

2. 核心特点

高效分离性能：多层波浪结构设计，液滴捕集效率高达99%（针对≥5μm液滴）。

低气流阻力：优化流道设计，压降仅15-30Pa（视风速而定），节能效果显著。

耐腐蚀材质：PP（聚丙烯）或PVDF（聚偏氟乙烯）可选，耐受酸碱、有机溶剂。

模块化拼接：标准6米长度，可现场切割，支持多段组合安装。

自清洁特性：表面疏水处理，液滴易汇聚排出，减少堵塞风险。

防火认证：符合UL94 V-0阻燃标准（可选）。

3. 选型指南

材质选择：

PP标准型：适用于一般湿度环境（如空调除湿）。

PVDF耐腐蚀型：用于含酸碱、有机溶剂的废气处理。

安装方式：

水平安装（冷凝液重力排放）。

垂直安装（需搭配集液槽）。

风速匹配：

推荐操作风速2.5-4m/s，超速需定制加厚型材。

4. 技术参数

分离效率：≥99%（5μm液滴，风速3m/s时）。

适用温度：PP型-10°C~+80°C，PVDF型-20°C~+120°C。

厚度选项：标准200mm，加厚型300mm（高容尘量场景）。

防火等级：PP标准型UL94 HB，阻燃版可选V-0。

接口标准：法兰式或插接式框架安装（兼容Munters模块化系统）。

5. 结构尺寸

单根长度：6米（可定制1m/3m分段）。

截面尺寸：420mm×200mm（宽×厚，加厚型420mm×300mm）。

波峰间距：8mm（优化液滴碰撞面积）。

重量：PP材质约3.2kg/m，PVDF约4.5kg/m。

6. 典型应用

化工行业：反应釜排气中的酸雾回收、溶剂蒸汽冷凝。

食品加工：烘干线湿热空气的除湿与油脂分离。

制药车间：洁净空调系统的湿度控制与微生物拦截。

涂装废气：喷漆房水帘柜后的漆雾二次捕集。

数据中心：精密空调的冷凝水排放保障。

7. 安装与维护

安装要点：

气流方向需与波纹走向一致（箭头标识）。

底部预留5°倾斜角以利排液。

维护建议：

定期冲洗（CIP系统兼容），避免颗粒堆积。

每年检查结构完整性，PVDF型材需避免紫外线直射。
