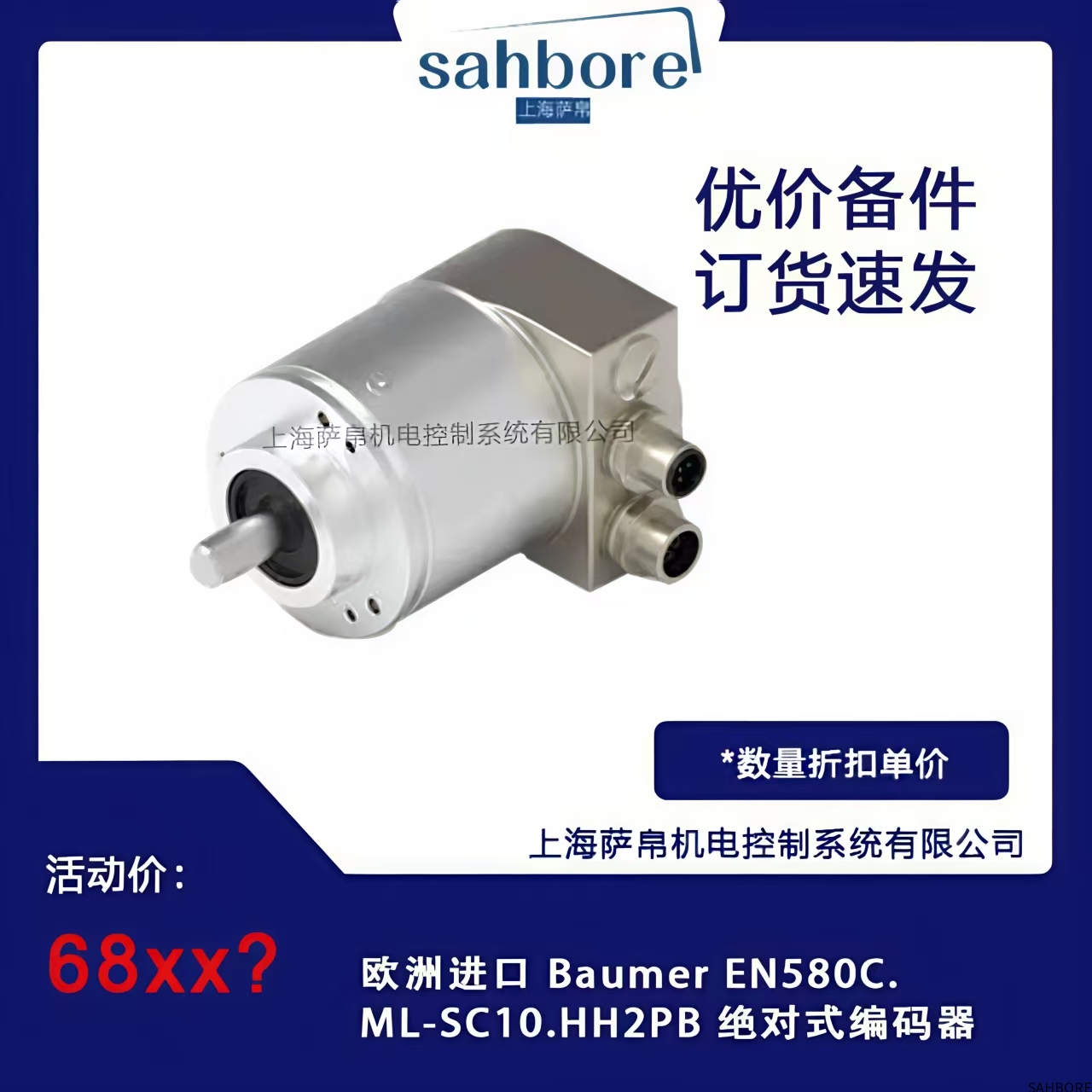

1. 产品概述

Baumer EN580C系列是一款高精度绝对式多圈编码器，采用磁电式非接触测量原理，专为工业自动化中的精确定位控制而设计。该型号特别适用于严苛环境下的运动控制系统。

2. 核心特性

绝对位置输出：19位单圈分辨率+12位多圈计数（共计31位）

抗干扰设计：金属外壳提供IP67防护等级，抗电磁干扰EMC Immunity 100V/m

宽温工作：-40℃至+85℃环境温度范围

机械特性：空心轴设计（Ø10mm），免维护轴承系统

信号输出：双向SSI接口（同步串行接口），时钟速率可达1MHz

3. 技术参数

电气参数：

工作电压：10-30V DC

功耗：<2.5W（典型值）

信号传输距离：100m（屏蔽双绞线）

机械参数：

轴负载：径向50N/轴向30N（最大值）

转速：6000rpm（机械极限）

重量：320g（含连接器）

环境规格：

振动耐受：50g（IEC 60068-2-6）

冲击抵抗：100g/6ms（IEC 60068-2-27）

4. 安装指南

轴连接：采用弹性联轴器补偿安装偏差（径向<±0.1mm/轴向<±0.05mm）

电气连接：标配M23 12针航空插头（防护等级IP65）

校准提示：首次安装需通过Teach-in功能设置零位

5. 应用领域

工业机器人：关节轴绝对位置反馈

风电设备：变桨系统位置检测

医疗设备：CT扫描机旋转定位

航空航天：舵面位置控制

精密机床：主轴角度定位

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
