1. 产品介绍

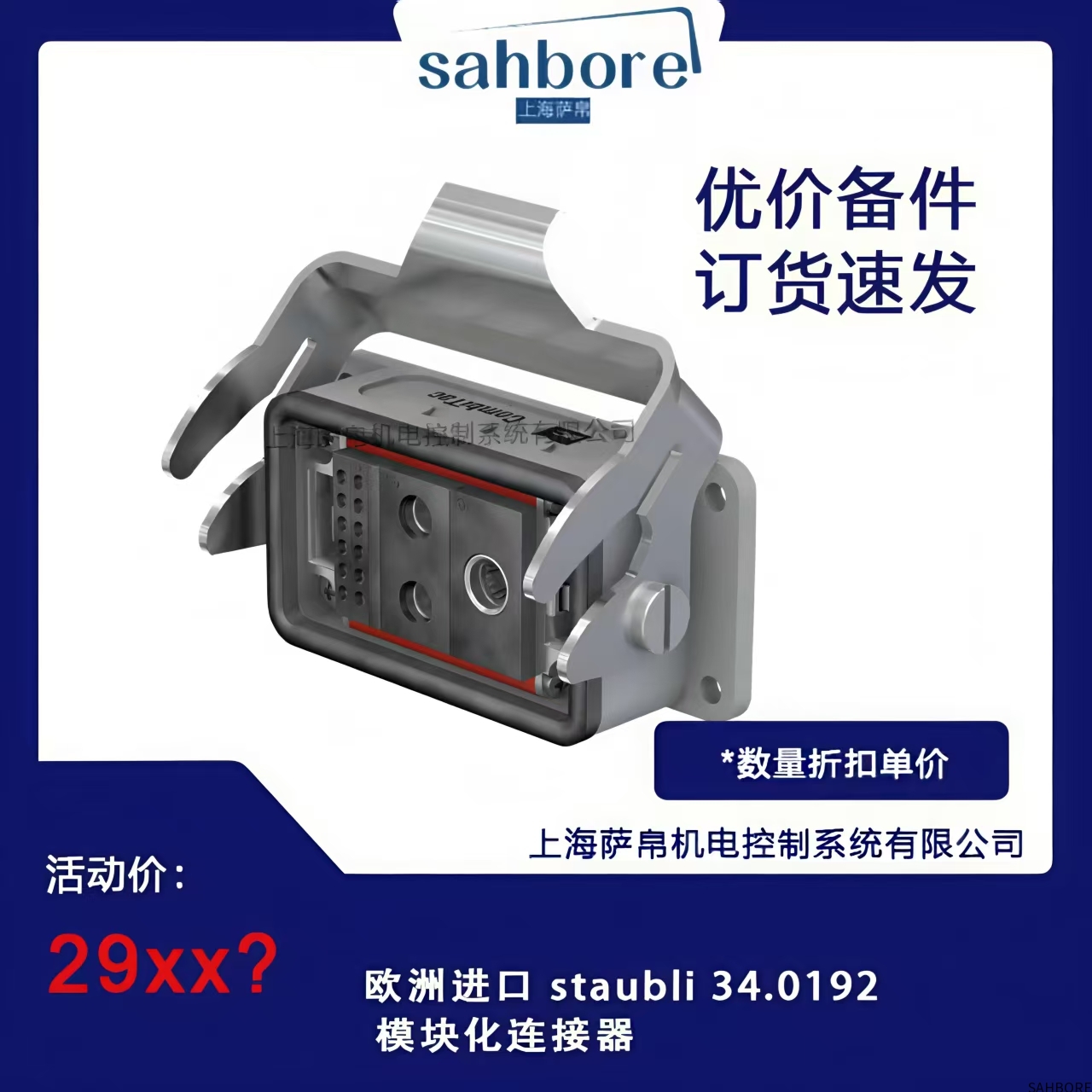

Staubli 34.0192是一款高性能的模块化电气连接器，属于Staubli成熟的CombiTac系列产品。该连接器专为工业自动化领域的严苛应用设计，提供可靠的信号、数据和电源传输解决方案。瑞士制造工艺确保其在振动、潮湿和多尘环境中保持卓越性能。

2. 功能特点

模块化设计：支持自由组合电源、信号和数据模块，满足多样化连接需求

高密度连接：紧凑型结构实现最大48个接触点的集成配置

快速插拔：创新的锁定机制确保快速连接/断开，同时保持高保持力

卓越防护：IP65/IP67防护等级，抗振动、耐腐蚀，适用于恶劣工业环境

多种接触技术：可选焊接、压接或PCB端接方式，安装灵活便捷

高电流承载：单个电源模块可支持最高80A电流传输

3. 选型指南

应用场景选择：根据传输需求选择模块类型（电源、信号、数据或混合配置）

电流要求：大电流应用优先选择镀金或银接触件

环境适配：

腐蚀性环境建议选择不锈钢外壳

高频振动场合需选用带二次锁定的版本

配套选择：需匹配相应的插座型号（34.0292系列）

定制服务：可提供特殊长度电缆组件或特定角度出线版本

4. 技术参数

额定电压：最高1000V AC/DC

额定电流：信号模块5A，电源模块最高80A

接触电阻：＜3mΩ（电源触点）

绝缘电阻：＞1000MΩ（500VDC时）

工作温度：-40°C至+125°C

机械寿命：＞500次插拔循环

防护等级：IP65（插接后可达IP67）

5. 产品尺寸

标准模块宽度：12.5mm（单模块）

典型配置尺寸：6模块组合约75mm宽×60mm高×80mm深

安装方式：面板安装或导轨安装

重量：约200g（基础配置）

6. 应用领域

工业机器人：机械臂末端工具快速换接

自动化设备：加工中心刀具交换系统

能源设备：风电变桨系统连接

轨道交通：车载设备电气连接

测试测量：高可靠性测试接口

注意事项

插接前确保接触件清洁无污染

定期检查锁定机构是否完好

大电流应用时需考虑温升影响

建议使用专用安装工具进行模块组装
