1. 产品介绍

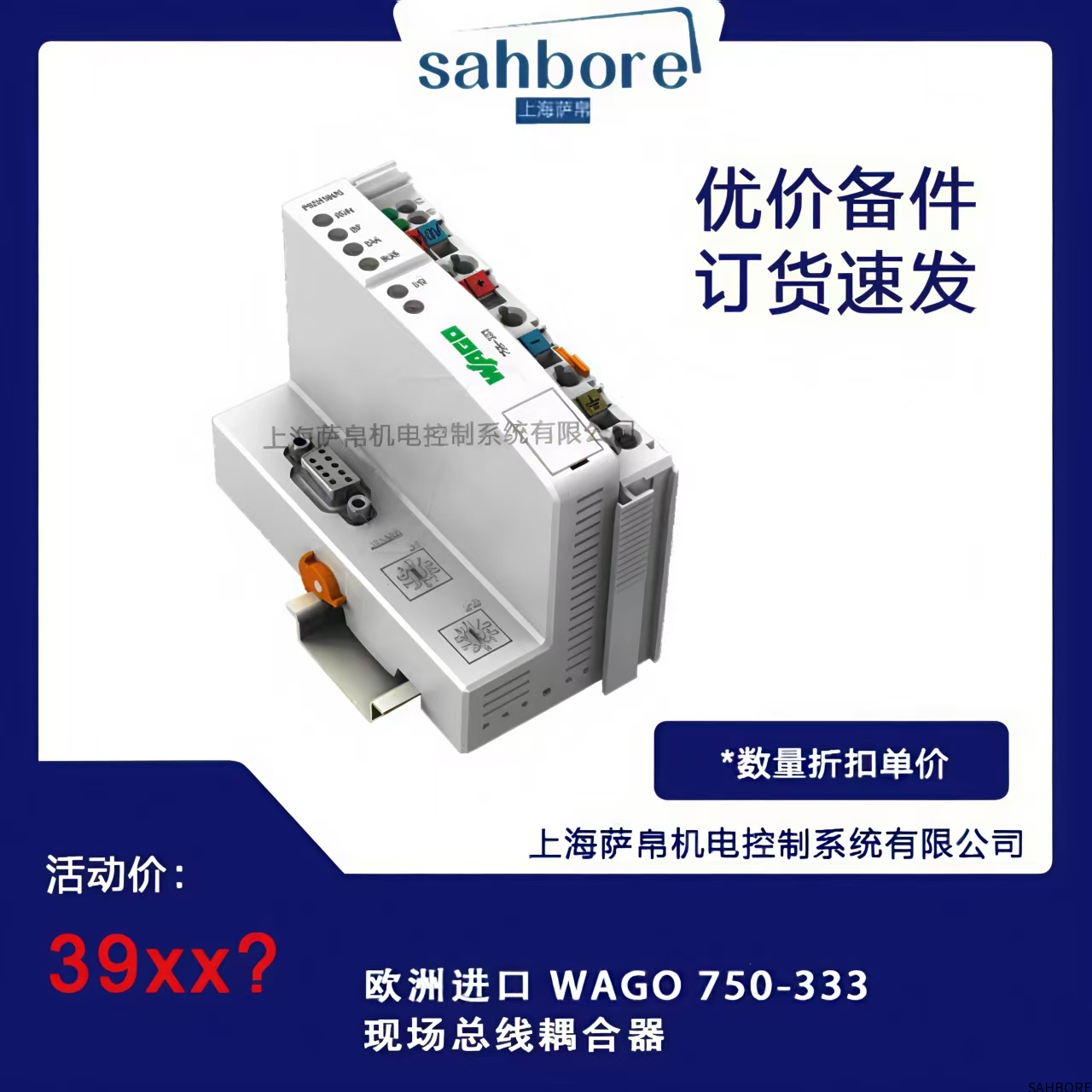

WAGO 750-333 是一款高性能的 PROFIBUS DP 现场总线耦合器，属于德国WAGO公司750系列模块化I/O系统的重要组成部分。该产品专为工业自动化设计，能够将现场设备（如传感器、执行器）无缝集成到PROFIBUS DP网络中，实现高效的数据通信和设备控制。

2. 功能特点

PROFIBUS DP通信：支持标准PROFIBUS DP协议，最高通信速率达12 Mbps，确保高速、稳定的数据传输。

模块化扩展：可连接多达64个WAGO 750系列I/O模块，支持数字量、模拟量、热电偶、RTD等多种信号类型。

快速接线技术：采用WAGO专利的 CAGE CLAMP® 笼式弹簧接线技术，无需工具即可实现可靠连接，大幅提高安装效率。

实时诊断功能：配备多状态LED指示灯，实时监测总线通信、电源状态及模块故障，便于快速排查问题。

工业级防护：具备高抗干扰能力，符合EMC工业标准，适用于恶劣的工业环境。

宽温工作范围：支持-25°C至+60°C的工作温度，适应不同气候条件下的应用需求。

3. 选型指南

适用网络：适用于需要PROFIBUS DP通信的自动化控制系统，如PLC、DCS等。

配套模块：需搭配WAGO 750系列I/O模块，例如：

数字量输入模块（如750-402）

模拟量输出模块（如750-530）

特殊功能模块（如温度测量模块750-495）

总线配置：

通过拨码开关设置PROFIBUS DP地址（0-127）。

网络首尾节点需启用终端电阻（110Ω），以确保信号完整性。

替代型号：若需其他总线协议，可选用WAGO 750系列的其他耦合器，如：

750-352（EtherCAT）

750-362（PROFINET）

4. 技术参数

通信协议：PROFIBUS DP（符合EN 50170标准）。

通信速率：9.6 kbps ~ 12 Mbps（自适应）。

电源要求：24V DC（±20%），典型功耗约2.5W。

防护等级：IP20（需安装在控制柜内）。

环境适应性：工作温度-25°C ~ +60°C，抗振动、抗冲击符合IEC 61373标准。

接线方式：支持0.08 ~ 4 mm²导线，无需工具即可完成接线。

5. 产品尺寸

外形尺寸：宽约100mm，高12mm，深64mm。

安装方式：标准35mm DIN导轨安装，支持模块化堆叠。

重量：约150g（不含扩展模块）。

6. 应用领域

工业自动化：用于PLC控制系统、机器人、包装机械、装配线等。

过程控制：连接温度、压力、流量传感器，实现数据采集与监控。

能源管理：分布式电力监测、智能配电系统。

交通与建筑：隧道照明控制、楼宇自动化系统。

注意事项

安装时确保总线电缆屏蔽层正确接地，以减少电磁干扰。

更换模块时需断电操作，避免损坏设备。

建议使用WAGO原装模块，以确保系统兼容性和稳定性。
