一、产品概述

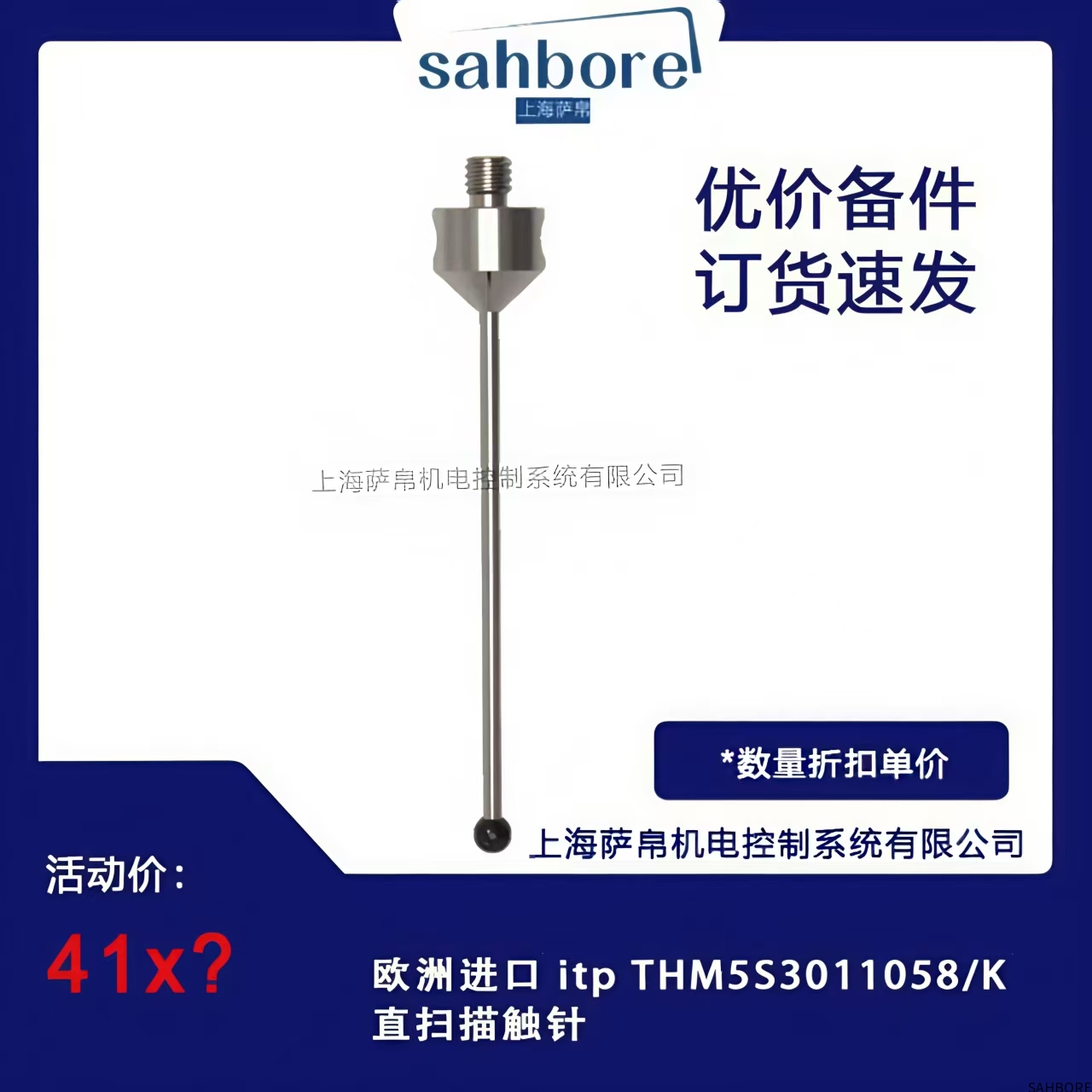

ITP THM5S3011058/K是德国ITP公司研发的高性能直扫描触针，专为三坐标测量机和轮廓测量系统设计。该产品采用模块化设计理念，整合了先进的材料科技和精密制造工艺，为工业计量领域提供可靠的接触式测量解决方案。

二、核心特性

精密测量性能

配备Ø3mm红宝石测球，圆度精度≤0.05μm

采用整体式碳化钨测杆，弹性变形量＜0.1μm/N

优化的质量分布设计，降低动态测量误差

工程化设计

5mm直径测杆提供最佳刚性/重量比

特殊表面处理工艺，耐磨系数提升40%

集成温度补偿特性，降低热变形影响

系统兼容性

标准M3螺纹接口，适配主流扫描测头

支持Renishaw、Zeiss等品牌测头系统

模块化设计便于快速更换和维护

三、技术参数

几何参数

总长度：105±0.1mm

测杆直径：5±0.01mm

测球直径：3±0.001mm

接口规格：M3×0.5螺纹

性能指标

最大允许测量力：0.5N

建议扫描速度：≤5m/s

工作温度范围：15-25℃（标准精度）

温度系数：0.8μm/m·K

材料特性

测杆材质：超细晶粒碳化钨

测球材质：单晶红宝石（可选氮化硅）

表面粗糙度：Ra≤0.02μm

四、应用指导

典型应用场景

汽车覆盖件曲面扫描

航空发动机叶片检测

精密模具三维轮廓测量

医疗器械表面形貌分析

选型建议

常规测量选用红宝石测球

铸铁等材料建议选用氮化硅测球

深腔测量需配合加长杆使用

高精度测量时建议进行温度补偿

使用注意事项

安装时需使用专用扭矩扳手（0.5N·m）

定期用无水乙醇清洁测球表面

避免在振动环境中进行高精度测量

建议每使用500小时进行专业校准

五、维护保养

日常维护

使用后及时清洁并存放于专用盒

定期检查测球表面状态

保持螺纹接口清洁

专业维护

每6个月进行精度验证

每年更换一次O型密封圈

建议由专业人员进行深度保养
