1. 产品介绍

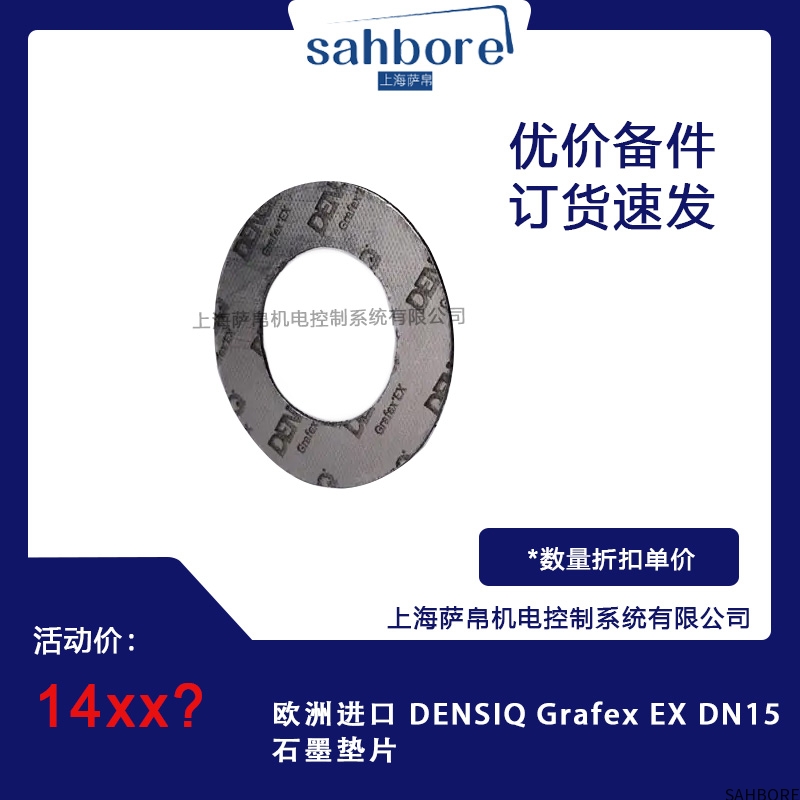

DENSIQ Grafex EX DN15 是瑞典DENSIQ公司专为严苛工况研发的增强型石墨密封垫片，采用专利的多层石墨复合技术，适用于高温高压的管道法兰连接。该垫片符合EN 1514-1标准，特别针对化工、能源行业的腐蚀性介质密封需求设计，DN15规格（1/2"）为小口径高压管道的理想密封解决方案。

2. 功能特点

（1）材料创新

核心结构：

高纯度柔性石墨层（碳含量≥99.6%）

304不锈钢内嵌骨架（0.2mm厚度）

表面PTFE抗粘涂层（可选）

性能优势：

热传导率150W/m·K（纵向）

回弹率≥40%（ASTM F36测试）

抗蠕变性能（2000小时@300℃变形＜5%）

（2）工业级可靠性

耐温范围：-240℃~+650℃（氧化环境下450℃）

化学兼容：耐98%硫酸、40%NaOH等强腐蚀介质

压力等级：PN40（常温）/PN25@450℃

（3）智能安装特性

激光蚀刻定位标记（防错装）

非对称结构设计（单侧导向槽）

预压缩指示色带（安装到位变色）

3. 选型指南

关键选型参数：

介质类型：

通用型（Grafex EX）：酸碱介质

特殊型（Grafex EX-S）：含氟介质/超高纯度需求

法兰标准：

EN 1092-1（欧标法兰）

ASME B16.5（美标法兰需注明RF/FF面）

增强需求：

基础版：不锈钢骨架

升级版：哈氏合金骨架（用于氯离子环境）

典型配置方案：

炼油厂酸性油品管道：EX-S+PTFE涂层

核电二回路蒸汽管：EX+Inconel骨架

制药洁净管道：EX+电解抛光处理

4. 技术参数

尺寸精度 ID 15.7±0.1mm / OD 34.9±0.2mm

密度 1.8±0.1g/cm³

压缩率 18-22%（ASTM F36）

泄漏率 ≤1×10⁻⁴ mbar·L/s（氦检）

抗拉强度 纵向≥8MPa / 横向≥4MPa

5. 产品尺寸

标准规格：

内径：15.7mm（匹配DN15管道）

外径：34.9mm（EN 1092-1标准）

厚度：1.5mm/3.0mm（可选）

结构细节：

骨架波纹深度：0.15mm（螺旋波纹）

边缘倒角：0.3×45°（防安装损伤）

6. 应用领域

（1）石油化工

催化裂化装置高温法兰密封

乙烯裂解炉急冷系统

酸碱性介质泵进出口

（2）电力能源

超临界锅炉给水管道

地热井高温卤水系统

氢能储运管道连接

（3）特殊行业

核废料处理设备密封

半导体特气输送系统

深海钻井平台液压管路

7. 安装与维护

安装规范：

法兰表面粗糙度需达Ra 3.2-6.3μm

螺栓预紧力分3阶段施加（30%-70%-100%）

使用扭矩扳手（DN15推荐12-15N·m）

寿命管理：

常规检查周期：

高温工况：每6个月测厚

常温工况：每年目视检查

报废标准：

石墨层剥落＞30%圆周

厚度损失＞初始值15%

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
