产品介绍

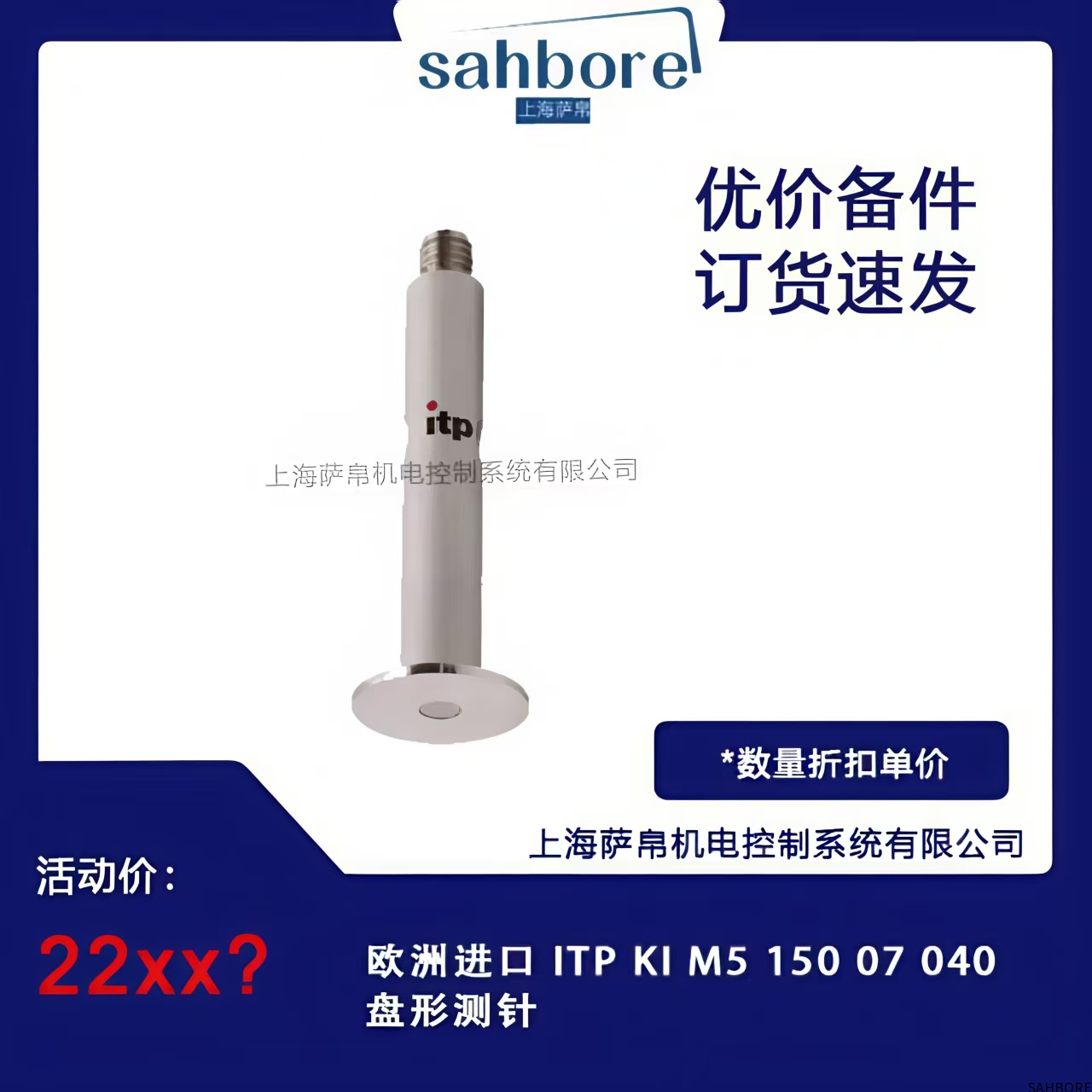

ITP KI M5 150 07 040 盘形测针是欧洲进口的一款高精度测量工具，隶属于 ITP 品牌旗下知名的 KI 系列。该系列测针凭借其卓越的品质和性能，在测量领域备受认可。这款盘形测针专为满足复杂工件的高精度测量需求而设计，采用先进的制造工艺和优质材料，确保在各种测量环境下都能提供可靠、准确的测量结果。

功能特点

高精度测量：具备极高的尺寸精度和形状精度，能够精确捕捉工件的微小尺寸变化和形状偏差，为质量控制和工艺改进提供准确的数据支持。

良好的稳定性：在长时间使用过程中，性能稳定可靠，不易受到环境因素（如温度、湿度等）的影响，保证测量结果的一致性。

优异的耐磨性：测针表面经过特殊处理，具有出色的耐磨性能，能够有效抵抗测量过程中的摩擦和磨损，延长使用寿命，降低使用成本。

盘形设计优势：独特的盘形结构使其特别适用于测量平面、圆形或弧形表面等复杂形状的工件。盘形部分能够与被测表面充分接触，提高测量的准确性和稳定性。

兼容性强：采用 M5 规格的连接方式，可与多种常见的测量设备（如三坐标测量机等）兼容，方便用户进行设备的升级和更换。

选型指南

明确测量需求：在选型前，需充分了解被测工件的形状、尺寸、精度要求等参数。例如，如果被测工件为大型平面，且对平面度精度要求较高，那么需要选择盘形直径较大、精度等级较高的测针。

考虑测量设备：确保所选测针的连接方式（如本产品的 M5 规格）与现有的测量设备相匹配。同时，要考虑测量设备的测量范围和精度，以保证测针能够在设备上正常工作并发挥最佳性能。

关注环境因素：如果测量环境较为恶劣，如存在高温、高湿度、腐蚀性气体等，应选择具有相应防护性能的测针，以确保其在使用过程中的稳定性和可靠性。

参考品牌和口碑：ITP 作为知名品牌，其产品质量和售后服务有保障。可以参考其他用户的使用评价和反馈，了解该品牌测针在实际应用中的表现。

技术参数

测盘直径 7.000mm±0.001mm

总长度 150.0mm±0.01mm

接口类型 M5×0.5螺纹

测量力 0.05-0.2N可调

材质组合 陶瓷测盘/钛合金杆体

精度等级 AAA级（VDI 2617）

温度范围 18-22℃（恒温环境）

最大负载 轴向0.5N/径向0.3N

产品尺寸

测盘部分：

直径：7.0mm

厚度：2.5mm

倾斜角：40°±0.1°

杆体部分：

总长：150mm

杆径：4mm

重量：28g

接口部分：

M5螺纹深度：3mm

定位面平面度：0.3μm

‌应用领域

机械制造：在机械零件的加工过程中，用于检测零件的尺寸精度、形状精度和位置精度，确保零件符合设计要求。例如，检测齿轮的齿形、齿向误差，机床导轨的直线度等。

汽车工业：对汽车零部件进行质量检测，如发动机缸体、缸盖的平面度和孔径尺寸，车身覆盖件的轮廓尺寸等，保证汽车的整体性能和安全性。

航空航天：航空航天领域对零部件的精度要求极高，该盘形测针可用于检测飞机发动机叶片的型面、机翼的翼型等复杂曲面零件，确保飞行器的飞行性能和安全性。

精密仪器：在光学仪器、电子设备等精密仪器的制造过程中，用于测量光学元件的表面形状、电子元件的引脚尺寸等，保证仪器的精度和可靠性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
