1. 产品介绍

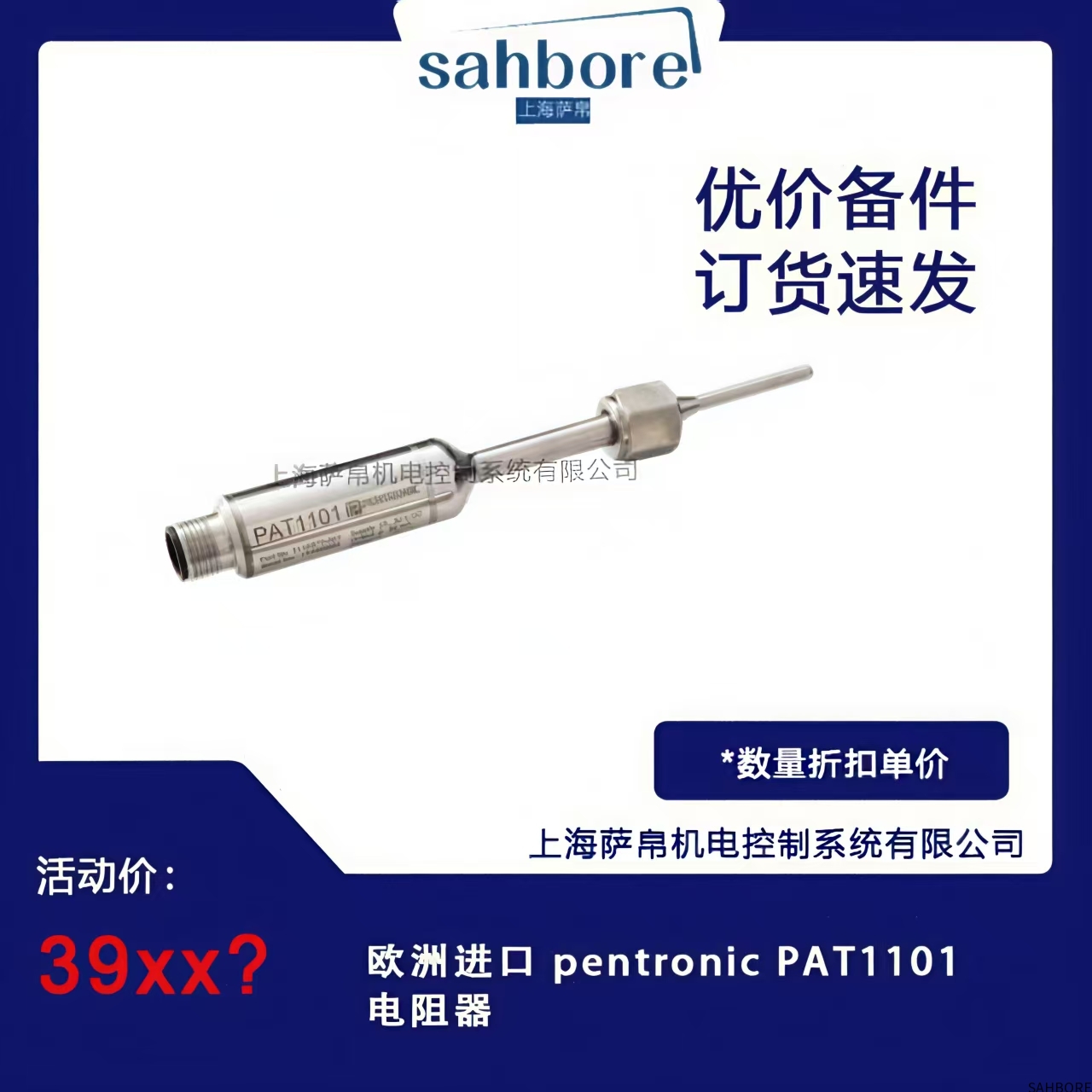

Pentronic PAT1101是瑞典原装的高精度功率电阻器，采用军工级锰铜合金绕制技术，专为严苛工业环境中的精密电流检测和能量耗散设计。该产品通过EN 140401-801认证，满足电力电子设备对电阻元件的高稳定性、低温度系数要求，特别适用于需要长期免维护的连续运行场景。

2. 功能特点

超低温度漂移：

采用特殊热处理工艺的锰铜合金，温度系数低至±20ppm/℃，在-55℃~+175℃范围内保持稳定阻值特性。

四线制精密测量：

独特的Kelvin连接设计，通过独立电压检测端子消除引线电阻影响，实现±0.1%的测量精度。

强化环境适应性：

真空封装陶瓷基体+硅树脂双重防护，通过85℃/85%RH 1000小时湿热测试，抗盐雾腐蚀性能符合IEC 60068-2-52标准。

高能量耐受：

特殊螺旋绕制结构可承受10μs/100A的瞬时脉冲冲击，100次循环后阻值变化＜±0.3%。

3. 选型指南

阻值选择：

标准序列覆盖1mΩ~10Ω（E24系列），特殊阻值可定制，建议工作电压不超过√(P×R)计算值。

精度等级：

经济型：±1%（后缀代码J）

精密型：±0.5%（后缀代码F）

计量级：±0.25%（需预定）

特殊版本：

无感版（电感＜50nH）用于高频电路

防爆版（ATEX/IECEx认证）用于危险区域

三端子版（带中间抽头）用于比例测量

4. 技术参数

电气特性：

额定功率：5W@25℃（自由空气）

最大过载：10W持续5秒

绝缘电阻：＞1GΩ（500VDC测试）

热阻：15℃/W（无散热器）

机械特性：

耐振动：10~2000Hz/15g（MIL-STD-202方法204）

引线强度：可承受10N轴向拉力

涂层耐压：2.5kV AC/1分钟

环境参数：

工作海拔：≤5000米

存储温度：-65℃~+200℃

可燃性等级：UL94 V-0

5. 产品尺寸

主体结构：

直径8.5mm×长度30mm圆柱形

引线直径1mm，长度20mm（可定制）

重量12±1g

安装要求：

推荐水平安装于PCB或陶瓷基板

垂直安装时需保证底部5mm通风间隙

多器件并联时中心距≥20mm

6. 应用领域

新能源系统：

光伏逆变器DC侧电流采样

风电变流器IGBT保护

工业自动化：

伺服驱动器母线电流检测

焊接机能量控制电阻

测试测量：

高精度电桥标准电阻

示波器电流探头校准负载

轨道交通：

牵引系统制动电阻单元

车载电源反馈网络

7. 使用注意事项

热管理规范：

环境温度＞70℃时需降额使用（参照厂家降额曲线）

建议配合5cm²/kW的铝基散热板使用

焊接工艺：

手工焊接：烙铁温度≤300℃/＜3秒

波峰焊：峰值温度260℃/接触时间＜5秒

禁用含氯氟的清洗剂

安全警告：

阻值＜100mΩ时需采用开尔文检测法

超过50W耗散必须强制风冷

失效模式为开路，需设计冗余保护

维护建议：

每5000工作小时检查涂层完整性

每年用0.05级电桥校准阻值

异常变色或膨胀立即更换

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
