1. 产品概述

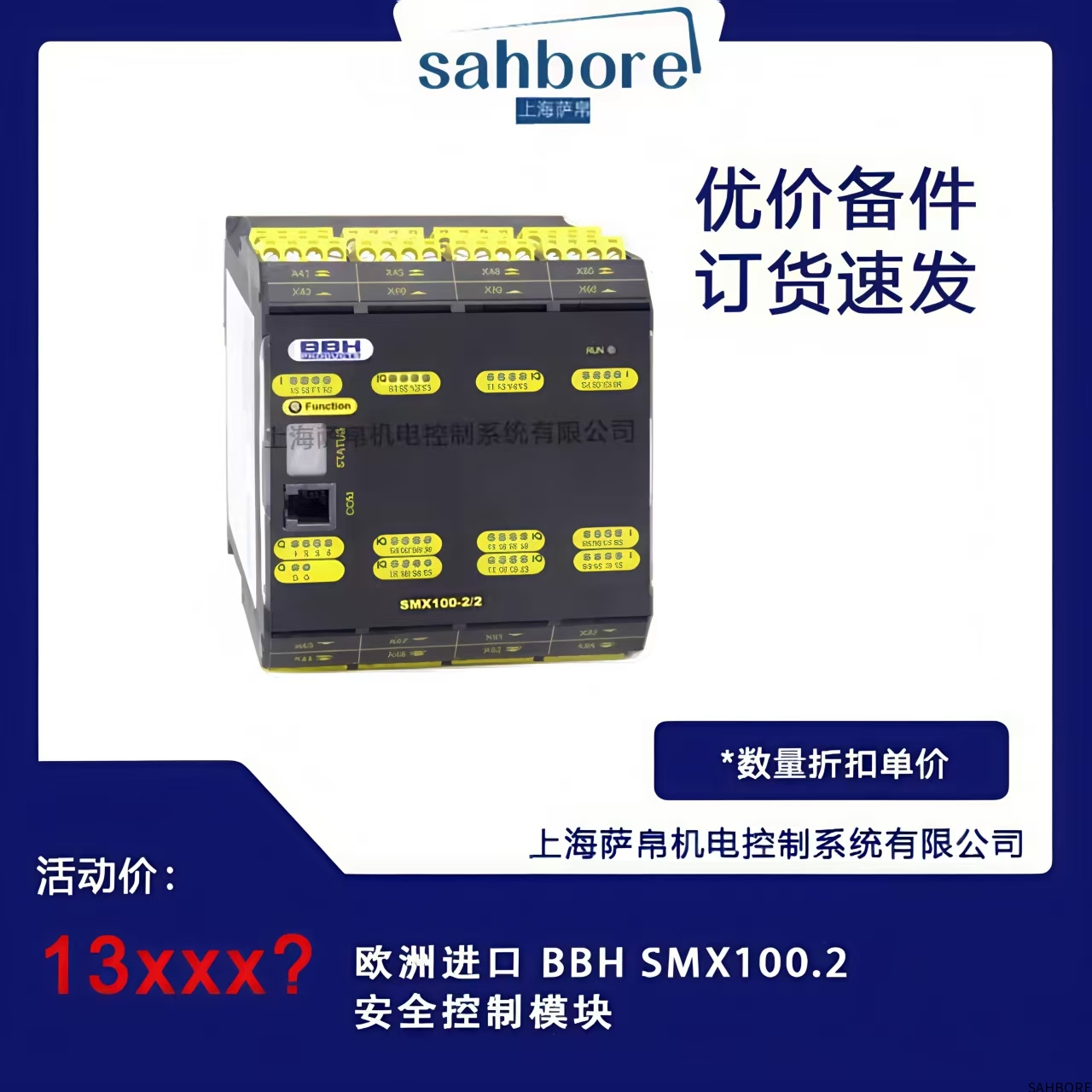

BBH SMX100.2是一款高性能安全继电器模块，属于符合EN 13849-1标准的可编程安全控制系统核心组件。该模块采用双通道冗余设计，专为机械安全回路控制开发，适用于要求PL d/Cat 3以上安全等级的工业设备。

2. 核心特点

双处理器架构：采用差异化的双MCU实时交叉检测，诊断覆盖率＞99%

多功能安全接口：集成8路安全输入（双通道型）和4路安全半导体输出

实时监控：具备＜100ms的故障检测响应时间（符合EN ISO 13855标准）

灵活配置：通过专用配置软件（SMX Config）实现22种安全功能编程

通信集成：支持PROFIsafe和CC-Link Safety协议（需选配通信模块）

3. 技术参数

安全标准：EN ISO 13849-1（PL e/Cat 4）、IEC 62061（SIL3）

供电电压：24VDC（±15%），典型功耗3.5W

输入特性：

支持OT/ST/MT安全触点

每通道最大漏电流＜0.1mA

输出能力：

2路安全继电器（5A/250VAC）

2路MOSFET（0.5A/24VDC）

工作温度：-25℃～+60℃（无凝露）

4. 产品结构

主体模块：紧凑型设计（22.5mm宽），DIN导轨安装

状态指示：三色LED显示运行/故障/诊断状态

接线端子：可插拔弹簧夹端子（最大2.5mm²线径）

扩展接口：右侧预留总线模块连接口

5. 选型指南

基础应用：急停回路（功能号01）、安全门监控（功能号03）

高级应用：双手控制（功能号15）、速度监控（功能号22）

扩展需求：

SMX-BUS01：增加PROFIsafe通信

SMX-EX01：本安型输入扩展（Zone 1/21区）

6. 典型应用

冲压机械：双手启动+光栅联锁安全系统

汽车焊装：机器人单元的安全门管理

物流设备：高速分拣机的急停控制

注塑成型：模具区域的安全访问控制

风电系统：变桨系统安全回路

7. 安装调试

接线规范：

使用双绞屏蔽电缆（屏蔽层单端接地）

安全回路与非安全线路最小间隔10cm

参数设置：

通过SMX Config软件设置功能参数

可调整响应时间（10ms～1s可调）

功能测试：

需模拟测试所有故障状态（短路/断路/交叉故障）

建议每6个月进行安全功能验证

8. 维护要求

定期检查：

每月检查LED状态指示是否正常

每年测量输入回路绝缘电阻（＞50MΩ）

故障处理：

红色LED常亮：硬件故障需更换模块

黄色LED闪烁：参数错误需重新配置

生命周期：建议10年更换（重载工业环境）

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
