产品核心定位

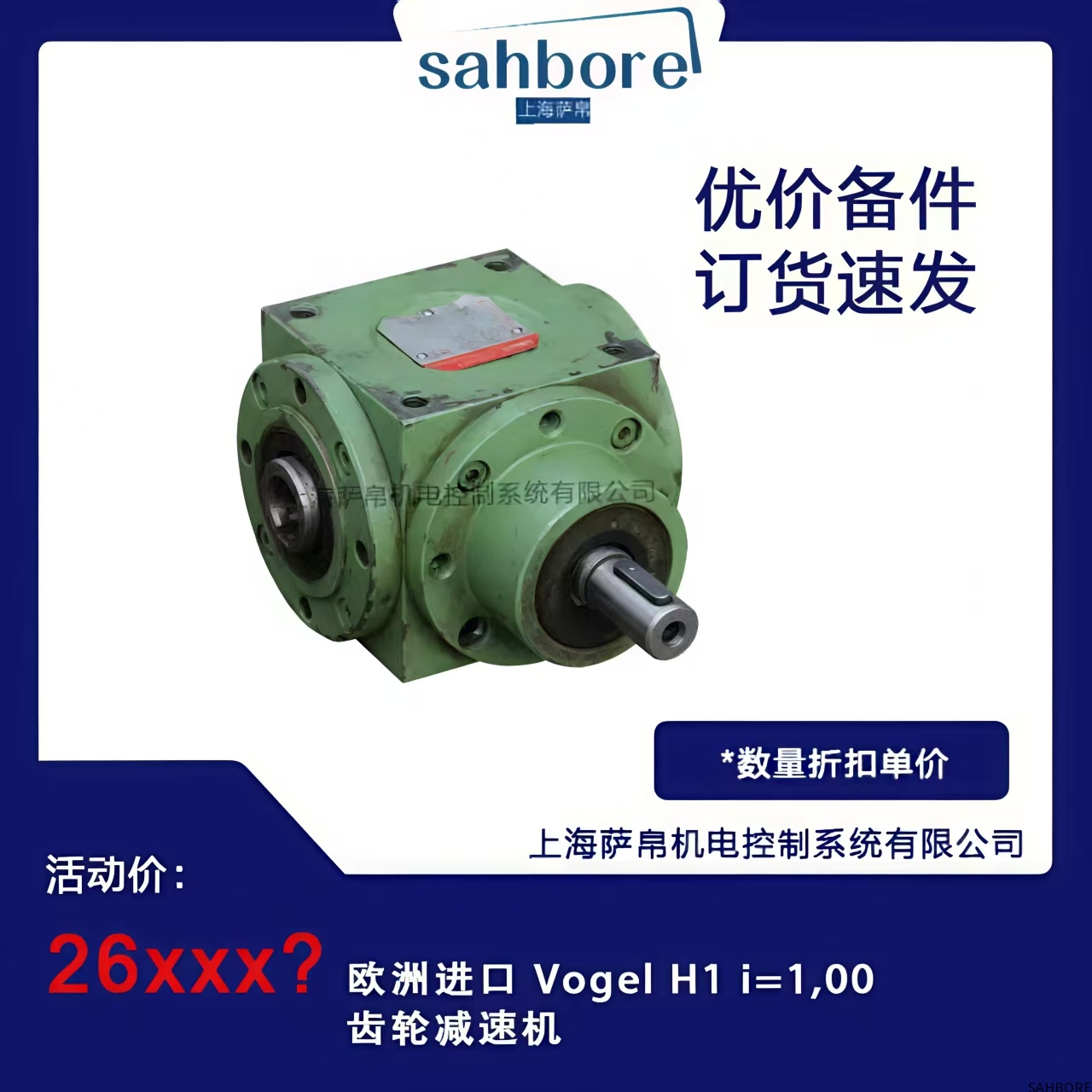

Vogel H1系列是德国精密传动技术的代表作，专为高扭矩密度应用设计的平行轴齿轮减速机。i=1.00直通轴配置实现零速比动力传输，满足食品机械、包装设备等对传动效率要求严苛的工业场景。

核心技术创新

零背隙动力传输

斜齿轮副精度达DIN 3962 5级标准

扭转刚度>100 Nm/arcmin

空回差<3 arcmin（预紧轴承结构）

模块化箱体设计

高强度GGG50铸铁箱体（抗拉强度≥500MPa）

集成式散热筋（温升ΔT<35K@额定负载）

多面体安装接口（ISO 9409-1标准）

高效润滑系统

终身润滑的合成齿轮油（FOODLUBE系列）

迷宫式密封（IP65防护等级）

可视油位观察窗（含磁性放油塞）

人机工程优化

无工具快速轴端盖拆卸

激光雕刻的维护参数铭牌

360°可调力矩臂安装位

关键性能参数

额定扭矩：180 Nm（S1工作制）

峰值扭矩：270 Nm（允许30分钟/小时）

输入转速：≤4000 rpm（油脂润滑）

轴向载荷：≤15%额定扭矩（轴端）

噪音水平：<68 dB(A)（1米距离测量）

瞬时效率：≥98%（i=1.00工况）

选型配置方案

标准型：H1-40-1.00（40mm轴径）

不锈钢版：AISI 316L材质（FDA认证）

伺服适配型：带键槽+定位止口（IEC 60072）

定制服务：支持特殊轴伸/法兰组合

工程实施规范

安装要求

联轴器对中偏差≤0.05mm/m

安装基面平面度≤0.02mm/100mm

首次运行50小时后扭矩复查

负载测试标准

空载试运行≥30分钟（逐级提速）

额定负载测试（温升稳定在2h内）

反向间隙检测（千分表测量）

维护规程

每2000小时检查密封状态

每10000小时更换润滑脂（Shell Gadus S2）

禁止使用冲击工具拆卸

典型工业应用

食品包装

灌装机直线输送系统

贴标机同步传动

物流自动化

分拣线滚筒驱动

堆垛机提升机构

印刷设备

卷筒纸张力控制

模切机主传动

新能源制造

电池极片轧机传动

光伏层压机驱动

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
