核心产品定位

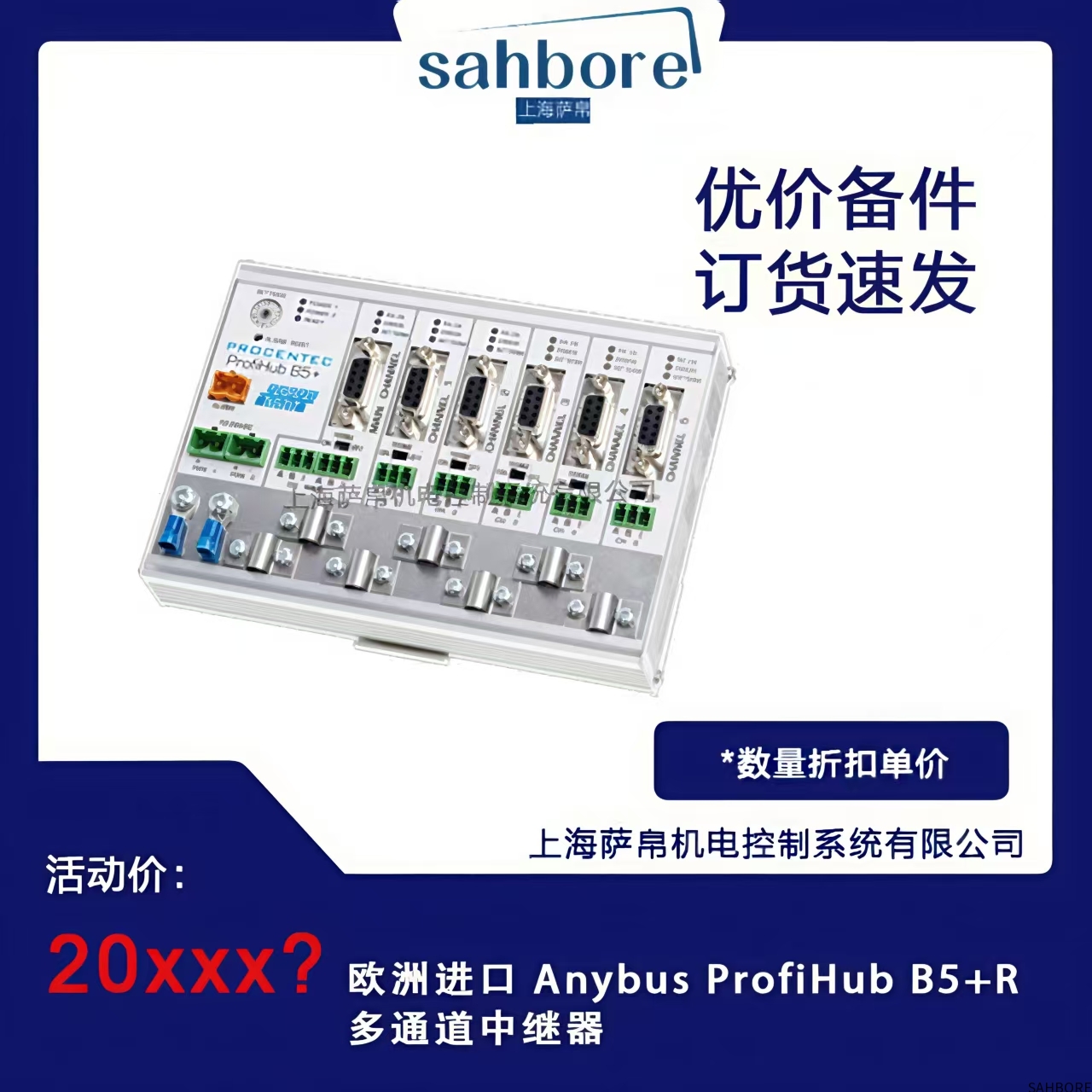

Anybus ProfiHub B5+R是工业通信网络架构中的智能神经中枢，专为复杂自动化系统设计的多协议网络分配器。采用瑞典HMS工业网络技术，实现PROFIBUS DP网络的高效扩展与信号优化，适用于汽车制造、过程控制等严苛工业场景。
六大核心技术突破
多通道信号再生技术
5个独立隔离端口（含1个冗余通道）
信号整形能力：支持最长1.2km总线扩展
波特率自适应（9.6kbps-12Mbps自动匹配）
智能网络诊断系统
实时监测各节点通信质量
故障端口自动隔离（响应时间<50ms）
LED矩阵显示网络状态（含信号强度指示）
工业级防护设计
双层电磁屏蔽（EMC符合EN 61000-6-2）
-40℃~+70℃宽温域运行
抗振动设计（15g/11ms冲击耐受）
双电源冗余架构
24V DC双路输入（支持热插拔切换）
过压保护（36V浪涌耐受）
极性反接自动保护
即插即用配置
自动终端电阻匹配（可软件禁用）
无需地址设置的非托管模式
DIN导轨快速安装（35mm标准轨）
协议兼容特性
支持PROFIBUS DP-V0/V1协议栈
透明传输GSD文件配置
兼容所有标准DP从站设备
关键性能参数
传输延迟：<0.5μs（信号再生模式）
节点容量：最大支持124个从站设备
隔离电压：1500V AC端口间隔离
功耗：典型值2.5W（全负载状态）
机械寿命：≥10万次插拔周期（符合IEC 60603）
选型配置方案
基础型：B5标准版（5通道）
增强型：B5+R（含冗余电源管理）
危险区版本：ATEX Zone 2认证款
定制服务：支持特殊端口组合（如3DP+2PA）
工程实施规范
网络拓扑建议
星型/树型拓扑构建
单段最大节点数≤32个
终端电阻强制启用规则
布线标准
专用PROFIBUS电缆（A型屏蔽双绞线）
接地电阻要求<1Ω
最小弯曲半径≥50mm
故障排查流程
红色LED：物理层故障
黄色闪烁：数据冲突警告
绿色呼吸：正常通信状态
典型工业应用
汽车制造
焊装生产线多机器人通信中继
涂装车间高温环境网络扩展
过程工业
石化装置防爆区信号分配
制药厂洁净车间网络架构
￥30999.00
