产品概述

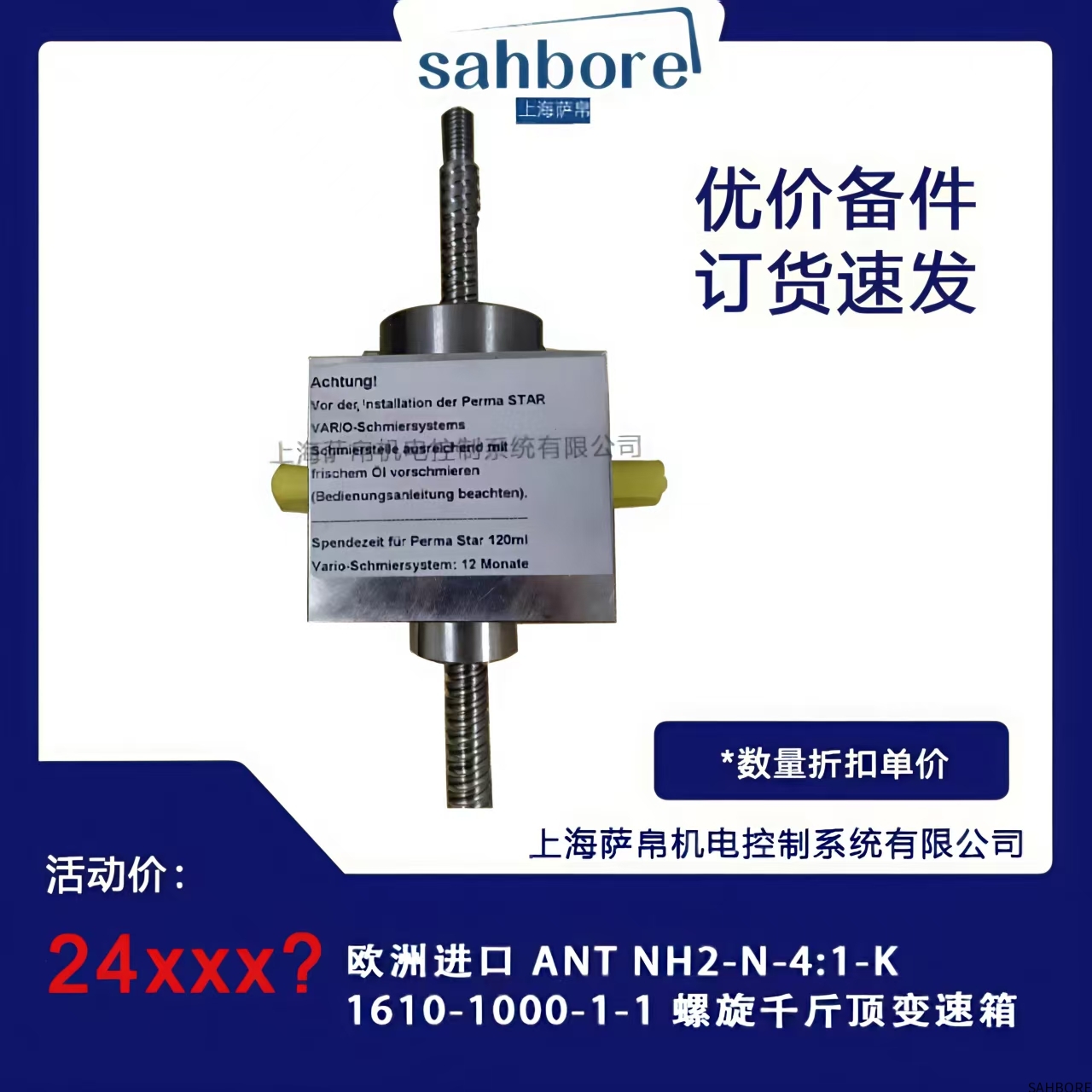

ANT NH2-N-4:1-K1610-1000-1-1 是奥地利ANT公司研发的高精度螺旋升降机专用变速箱，专为工业直线运动系统设计。该产品采用蜗轮蜗杆传动结构，将电机转速转换为精确的线性位移，适用于需要大推力、高定位精度的自动化设备。

核心特性

传动系统

4:1标准减速比（可选1:1至100:1）

自锁蜗轮设计（静态保持力≥额定负载120%）

高效率青铜蜗轮（机械效率≥85%）

结构设计

高强度铝合金箱体（表面阳极氧化处理）

一体化精密轴承支撑

模块化输入/输出接口

性能参数

额定推力：1000kg（动态）/1200kg（静态）

行程速度：10-100mm/s（取决于电机转速）

重复定位精度：±0.05mm

技术规格

输入轴：14mm键槽轴（适配伺服/步进电机）

输出螺纹：Tr16×4梯形丝杠（可选滚珠丝杠）

防护等级：IP54（防尘防溅水）

润滑方式：终身免维护润滑脂

工作温度：-15℃至+80℃

典型应用

工业自动化：装配线高度调节平台

医疗设备：手术台精密升降机构

舞台机械：幕布升降控制系统

太阳能跟踪：光伏板角度调整装置

物料搬运：重型货物提升机构

选型配置

标准型号：NH2-N系列（铝合金箱体）

重载版本：NH2-S系列（铸铁箱体，负载至5000kg）

特殊选项：

防腐涂层（适用于食品/化工环境）

绝对编码器接口（闭环控制）

制动电机适配法兰

安装要点

需保证电机轴与输入孔同心度≤0.1mm

输出端建议加装导向机构（避免径向受力）

首次运行需空载磨合30分钟

维护要求

每2000小时检查蜗轮磨损情况

禁止使用冲击性负载（超过额定力150%）

丝杠部分需定期清洁（尤其粉尘环境）

产品优势

欧洲原厂精密加工（DIN标准）

相比液压系统更环保节能

集成度高，节省安装空间

支持定制化速比/推力组合
