产品简介

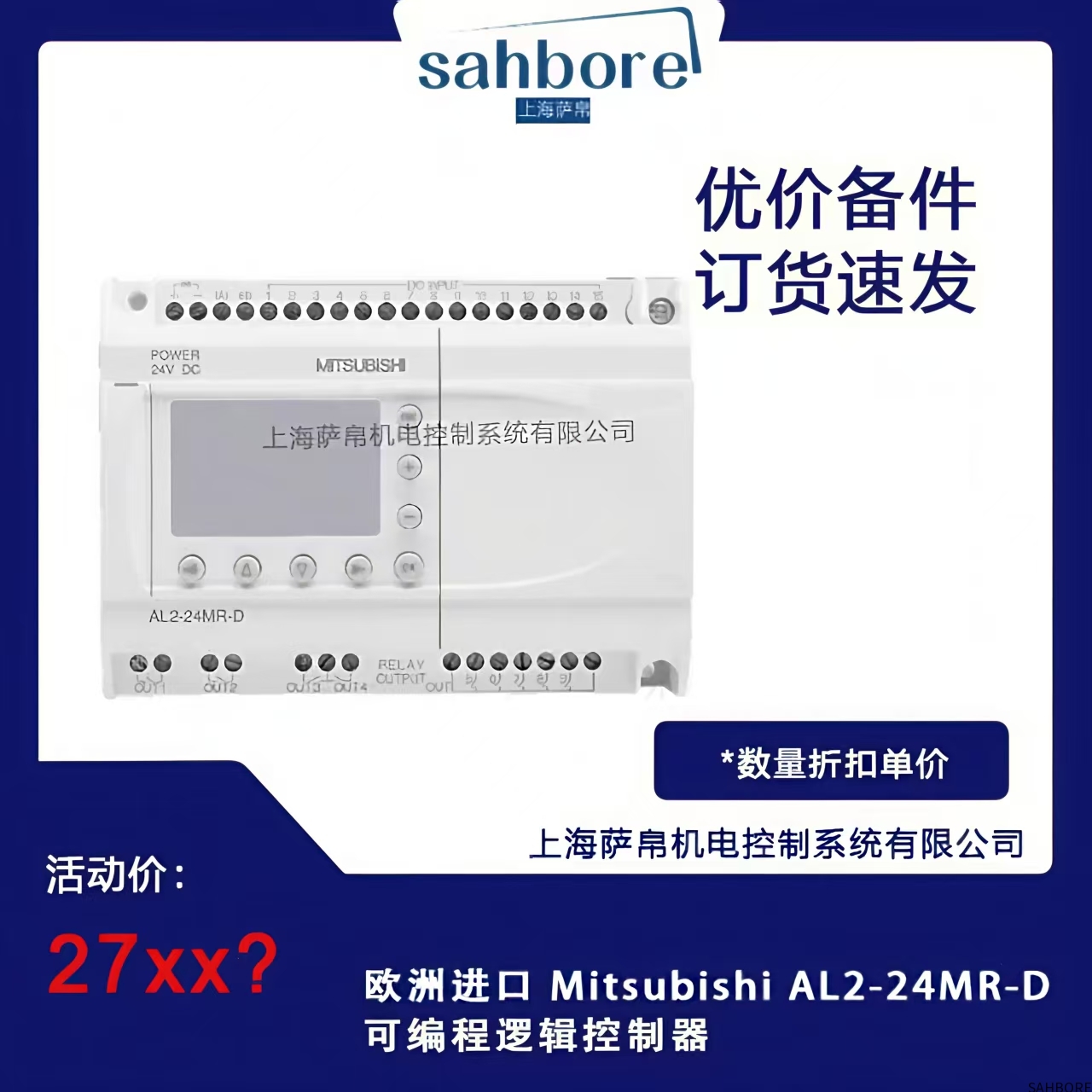

三菱AL2-24MR-D是一款紧凑型基础PLC，属于三菱电机Alpha 2系列产品，专为小型自动化设备设计。该控制器提供24点I/O配置（14输入/10输出），内置继电器输出，适用于简单的逻辑控制、设备自动化及教学应用场景。产品符合CE、UL等国际认证，在欧洲工业市场有广泛应用。
核心特性
硬件配置
输入：14点（24V DC，漏型输入）
输出：10点继电器（2A/250V AC，独立触点）
程序容量：1K步（支持基本指令+部分应用指令）
内置实时时钟（RTC）
编程功能
支持三菱传统指令集（LD/AND/OR等）
内置8位模拟电位器（可用于参数调整）
通过RS422端口编程（需AL-PCS/WIN软件）
扩展能力
最多可扩展3个模块（模拟量/通信等）
支持CC-Link通信（需加装AJ65BT模块）
技术参数
电源电压：100-240V AC（50/60Hz）
功耗：15VA（最大）
环境耐受：
工作温度：0~55℃
存储温度：-20~75℃
防护等级：IP20（需安装于控制柜内）
机械寿命：继电器输出≥500万次
典型应用场景
工业设备
包装机械基础控制
小型输送带系统
气动装置时序控制
建筑自动化
照明控制系统
水泵启停管理
教育培训
PLC入门教学平台
自动化实验室演示
选型对比
替代型号建议：
需要晶体管输出 → 选AL2-24MT-D
更大I/O需求 → 升级至FX3U系列
配套设备：
编程电缆：AL-USB-CAB（USB转RS422）
HMI连接：支持三菱GOT简易触摸屏
安装与维护
安装方式：35mm DIN导轨安装
布线规范：
强电/弱电线缆分开敷设
继电器输出需加灭弧电路（感性负载）
维护提示：
定期检查继电器触点状态
备份程序至外部存储设备
产品优势
经济实用：成本效益高的入门级解决方案
可靠耐用：三菱工业级元器件标准
易用性强：
直观的LED状态指示
兼容传统三菱编程方式
注意事项
不适用于高速计数（最大输入频率5Hz）
复杂运算需考虑更高性能PLC
输出继电器负载勿超过额定容量
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
