产品简介

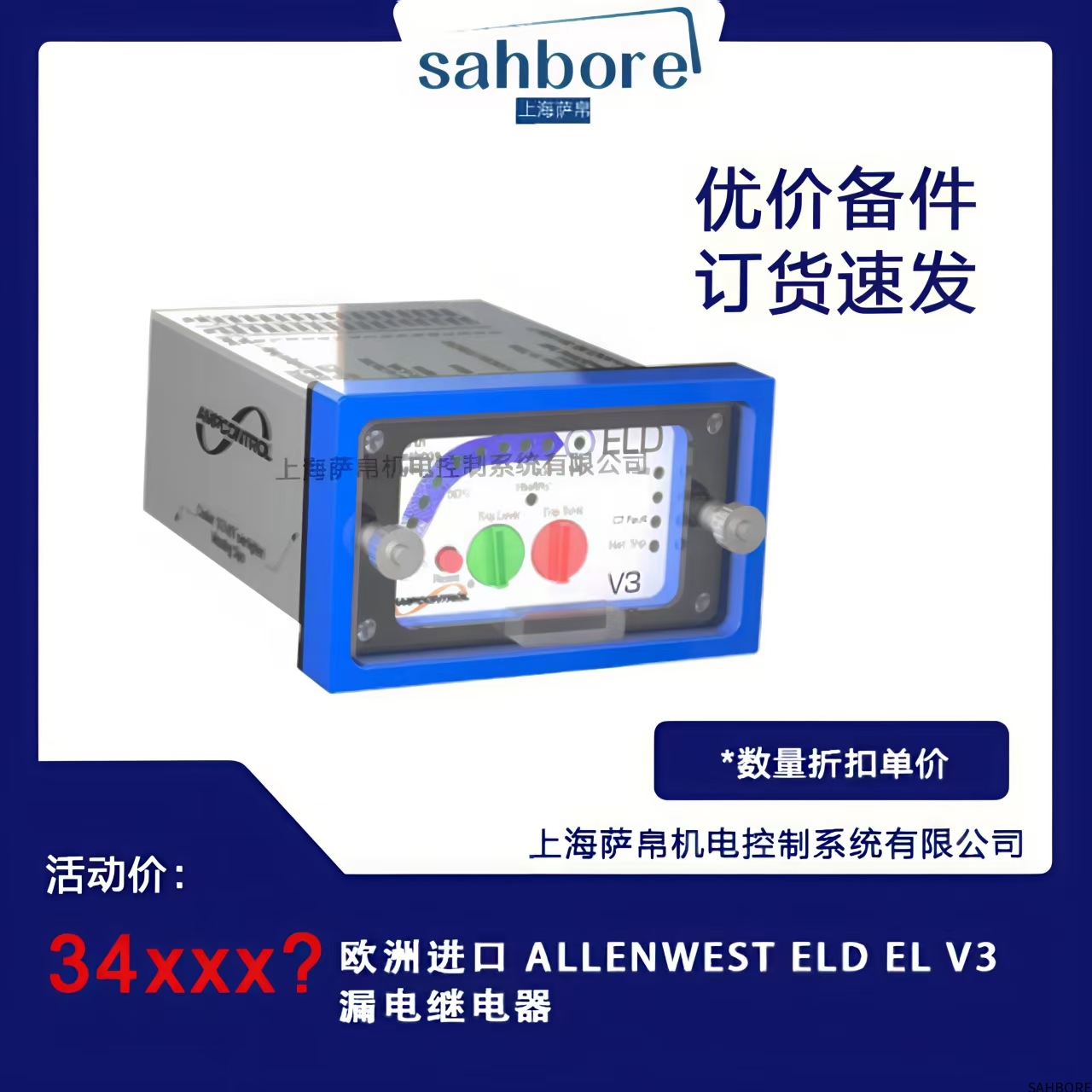

ALLENWEST ELD EL V3 是一款高性能电子式漏电保护继电器，由英国ALLENWEST公司（现属伊顿电气集团）设计制造，专为工业配电系统提供接地故障和漏电保护。该继电器采用先进的零序电流检测技术，可监测30mA至30A的剩余电流，适用于TN、TT和IT电网系统，防止因绝缘失效引发电击或火灾风险。

功能特点

宽范围漏电检测：灵敏度30mA~30A可调（分档或连续调节），覆盖人身保护与设备防火需求。

多保护功能：支持瞬时跳闸、延时跳闸（0.1~3s可调），兼容选择性保护方案。

自检与状态指示：LED显示运行/故障状态，定期自检确保电路可靠性。

兼容多种电网：TN-S/TN-C-S/TT/IT系统自适应，无需额外配置。

模块化设计：可搭配接触器或断路器（如EATON NZM系列），提供分断能力至100A。

抗干扰设计：通过EN 60947-2认证，耐受浪涌和电磁干扰（EMC Class B）。

选型指南

应用场景：

工业生产线（如变频器、大型电机回路）

建筑配电箱（商业综合体、医院）

可再生能源系统（光伏逆变器输出端）

电流匹配：

人身防护：≤300mA（潮湿环境选30mA）

设备防护：0.5A~30A（根据电缆泄漏电流调整）

替代型号：

更高分断能力：ELD EL V3+（配100A以上接触器）

通信功能：ELD EL V3 Modbus（远程监控）

技术参数

额定电压：230/400V AC 50/60Hz

漏电动作值：30mA~30A（分10档或旋钮连续调节）

动作时间：瞬时型（≤0.1s）或可调延时（0.1~3s）

触点容量：5A 250V AC（常开/常闭各1组）

环境温度：-25°C~+60°C（存储-40°C~+85°C）

防护等级：IP40（面板安装）

产品尺寸与安装

外形尺寸：90mm×45mm×66mm（标准模块化尺寸）

安装方式：35mm DIN导轨安装

接线方式：螺钉端子（最大6mm²导线）

重量：约200g

应用领域

工业配电：保护电机、变频器免受接地故障损坏。

建筑电气：游泳池、数据中心等潮湿/关键区域的防电击。

基础设施：隧道照明、地铁站配电系统防火监控。

船舶电力：符合IEC 60092标准，用于船用电网保护。

农业电气：饲料加工设备、温室灌溉系统的漏电防护。
