1. 产品介绍

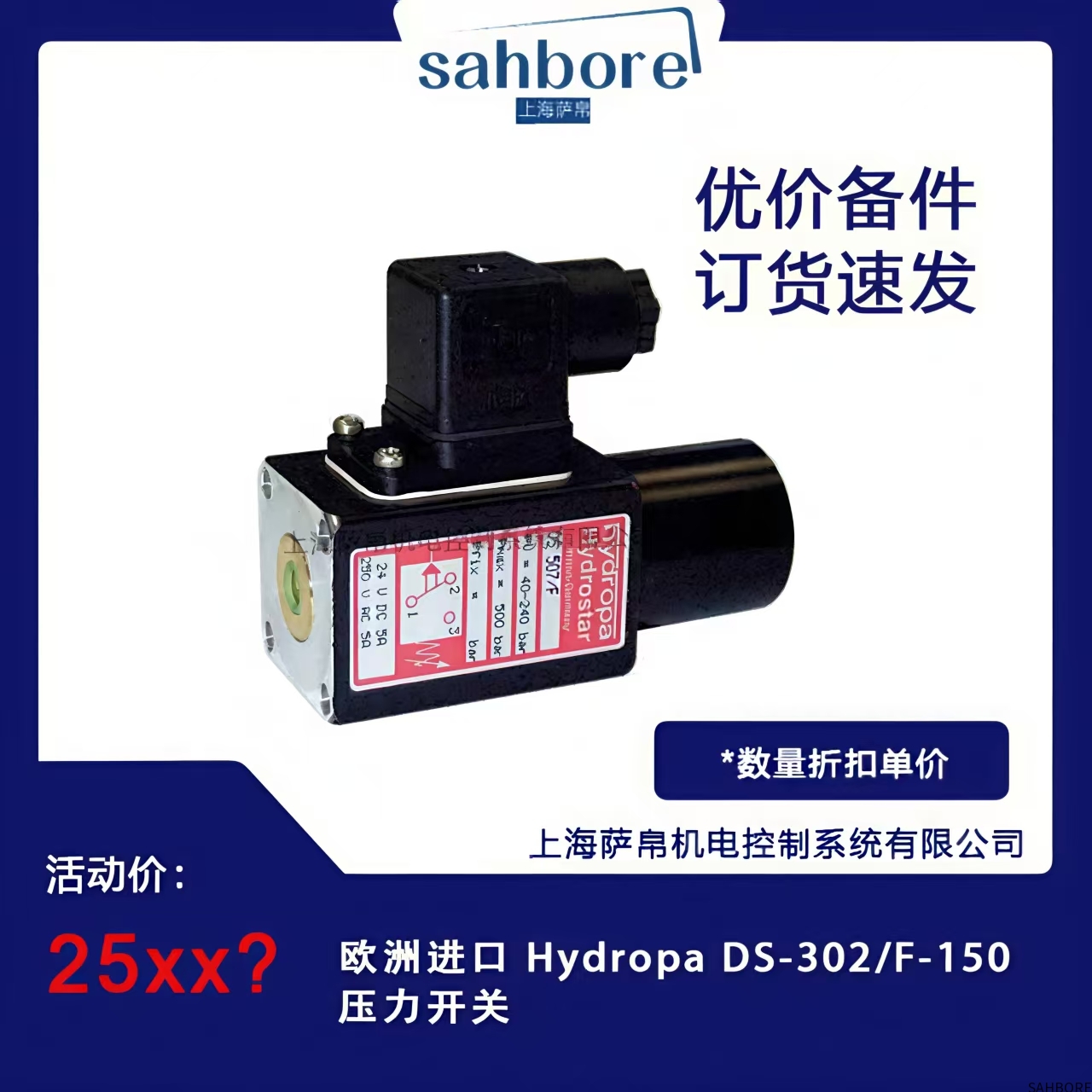

Hydropa DS-302/F-150是德国制造的高性能机械式压力开关，专为工业液压系统和流体控制设计。该产品采用军工级不锈钢传感元件，具备双压力设定点功能，可同时监控系统压力的上限和下限。通过德国TÜV认证，符合PED压力设备指令，适用于各类苛刻工业环境中的压力安全保护。

2. 功能特点

双设定点控制：独立调节启动压力和停止压力（F-150型号专属功能）

高精度传感：±0.5%满量程的重复精度，确保控制稳定性

超强耐久性：316L不锈钢波纹管结构，耐受压力峰值达300bar

多功能输出：配置SPDT快动开关（1NO+1NC触点）

环境适应性：-30℃至+100℃宽温域工作能力

安全防护：IP65防护等级的接线腔设计

3. 选型指南

压力范围选择：标准型号覆盖0.5-150bar，特殊型号可达250bar

接口类型：

标准配置：G1/4"内螺纹

可选配置：NPT1/4"或BSPP1/4"

特殊工况版本：

防爆型号：通过ATEX II 2G认证

食品级型号：符合EC1935/2004标准

高温型号：介质温度可达150℃

附件选项：

压力缓冲器（用于脉动工况）

隔热保护套（高温应用）

4. 技术参数

电气特性：

开关容量：15A/250VAC（阻性负载）

触点材料：银合金（抗电弧）

绝缘电阻：＞100MΩ（500VDC）

机械性能：

机械寿命：1，000，000次操作

设定点调节：旋钮式，带刻度指示

重复精度：±0.5%FS

环境参数：

介质温度：-30℃至+100℃

环境温度：-20℃至+80℃

防护等级：IP65（接线腔）

5. 产品尺寸与安装

外形尺寸：

主体直径：60mm

总高度：120mm（含接线盒）

安装法兰：标准DIN导轨安装或直接面板安装

重量：约0.8kg（不含附件）

接线规格：

电缆入口：PG9密封套

建议线径：0.75-2.5mm²

安装要求：

避免安装在振动＞2g的位置

距离泵或阀门至少5倍管径

6. 应用领域

工业液压系统：

注塑机压力安全切断

液压机过载保护

流体输送系统：

水泵干运转保护

压缩机多级压力控制

能源设备：

风电变桨系统液压备份

燃气锅炉压力监控

移动机械：

工程车辆液压系统
