1. 产品介绍

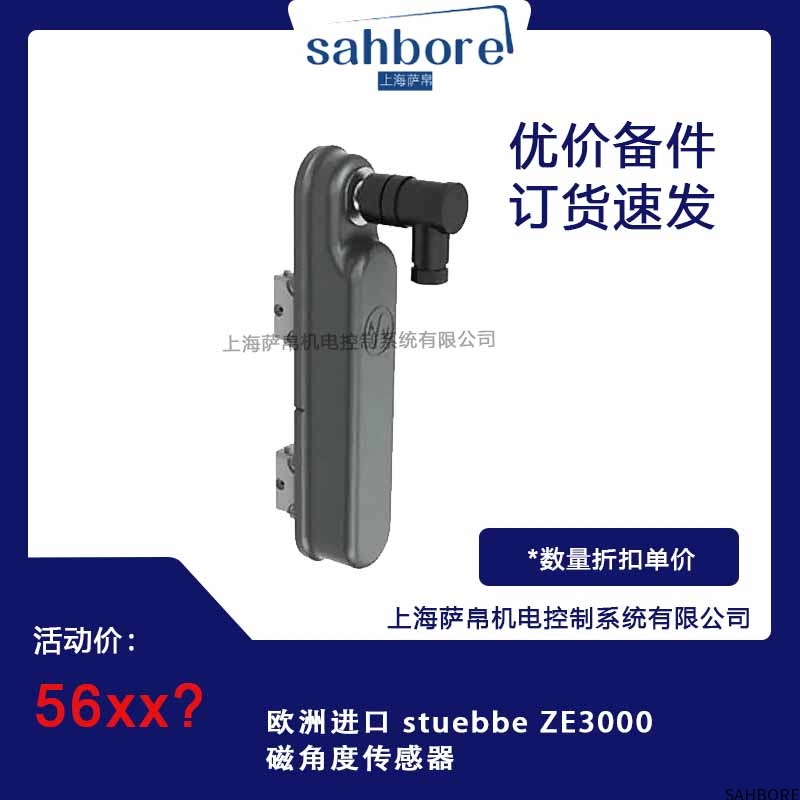

Stuebbe ZE3000系列是采用先进巨磁阻（GMR）技术的非接触式磁角度传感器，专为工业自动化领域的精确角度测量而设计。该传感器通过检测外部磁场的旋转变化，实现360°全量程绝对位置测量，具有极高的可靠性和环境适应性。其全密封不锈钢外壳和特殊防护设计，使其能够胜任工程机械、能源设备等恶劣工况下的长期稳定工作。

2. 功能特点

采用GMR传感技术，实现±0.1°的高精度测量

非接触式测量原理，彻底消除机械磨损

支持多种工业标准接口（SSI、CANopen、模拟量、IO-Link）

具备优异的抗干扰能力，可抵御100mT强磁场干扰

宽温工作范围（-40℃至+125℃），适应极端环境

高达IP69K的防护等级，耐受高压冲洗和化学腐蚀

内置自诊断功能，实时监控传感器状态

3. 选型指南

根据安装方式选择轴型或孔型结构

按控制系统需求选择输出接口类型

考虑测量范围需求（单圈或多圈测量）

评估环境条件选择相应防护等级

特殊行业需选择对应认证版本（如ATEX防爆型）

4. 技术参数

测量范围：0-360°（单圈）/0-14760°（多圈）

测量精度：±0.1°（全量程）

分辨率：14位（0.022°）

响应时间：＜50μs

供电电压：10-30V DC

防护等级：IP69K

振动抗性：20g（10-2000Hz）

工作温度：-40℃至+125℃

5. 产品尺寸

标准型号外形尺寸：直径36mm，长度78mm

安装法兰孔距：25mm（4×M4螺纹孔）

出线方式：1.5米PUR电缆（可选不同出线方向）

重量：约280克（不锈钢外壳）

6. 应用领域

工程机械：挖掘机、起重机等设备的关节角度测量

工业自动化：机械臂、转台等旋转位置检测

能源设备：风力发电机变桨系统控制

轨道交通：转向架角度监测

医疗设备：CT机等精密旋转机构定位

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
