一、产品总览

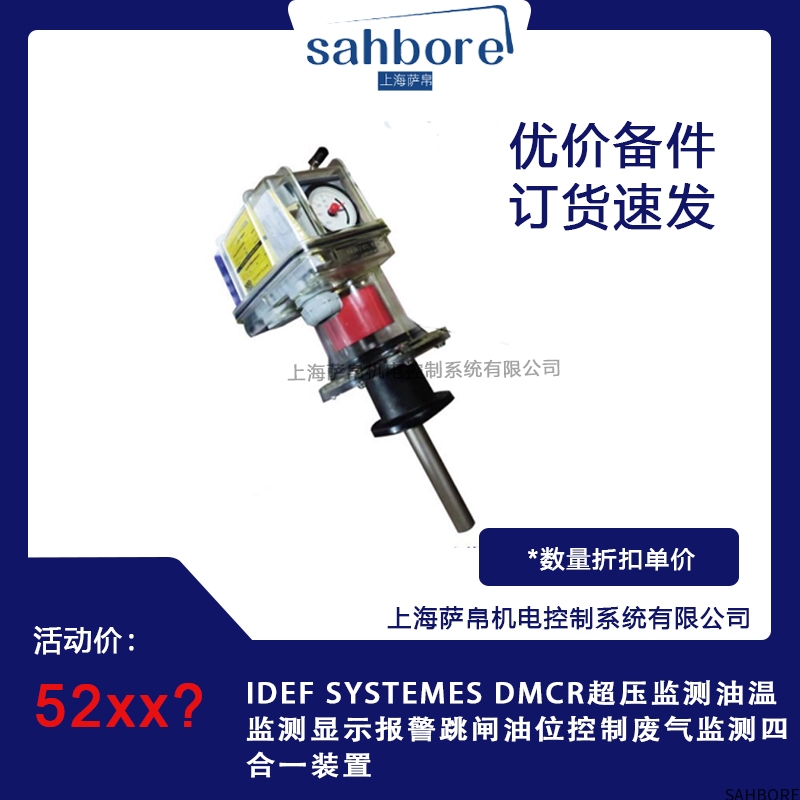

IDEF SYSTEMES 推出的 DMCR 超压监测、油温监测、显示报警跳闸、油位控制、废气监测四合一装置，是专为电力系统中变压器等关键设备量身打造的综合保护与监测利器。它将多种关键监测与控制功能集成于一体，打破了传统单一功能设备的局限，为电力设备的稳定运行提供了全方位、多层次的保障，有效提升了电力系统的可靠性和安全性。

二、超压监测功能

（一）精准压力感知

DMCR 装置配备了高精度的压力传感器，这些传感器如同敏锐的“神经末梢”，能够实时、精确地捕捉变压器油箱内的压力变化。在变压器正常运行时，油箱内压力保持相对稳定。但当内部发生故障，如绕组短路产生电弧，会瞬间释放大量能量，导致油箱内压力急剧上升。高精度传感器可以迅速感知这种压力波动，为后续的保护动作提供准确依据。

（二）多级压力保护

基于压力监测数据，装置设置了多级保护阈值。当压力达到一级预警值时，装置会通过声光报警系统发出警示信号，提醒运维人员关注设备压力变化情况。若压力继续升高达到二级报警值，装置会进一步采取措施，如启动额外的冷却设备（如果变压器配备）来尝试降低内部压力。当压力超过安全极限值时，装置会果断触发跳闸保护动作，迅速切断变压器与电网的连接，防止油箱因压力过高而爆炸，避免造成更严重的设备损坏和安全事故。

三、油温监测功能

（一）全面温度覆盖监测

采用多点温度传感器布置方式，在变压器油箱的不同关键部位，如绕组附近、油顶层和油底层等位置安装传感器，实现对变压器内部油温的全方位监测。不同部位的温度变化能够反映变压器不同的运行状态，例如绕组温度过高可能预示着绕组存在短路或过载问题，而油顶层和油底层温度差异过大则可能表明油循环不畅。

（二）智能温度分析与预警

装置内置的智能算法会对采集到的温度数据进行实时分析，建立温度变化趋势模型。通过与预设的正常温度范围和历史数据进行对比，能够提前预测温度异常情况。当油温接近或超过设定的报警温度时，装置会及时发出报警信号，并根据温度升高的速度和幅度，判断故障的严重程度，为运维人员提供决策依据。同时，装置还可以与变压器的冷却系统联动，当油温过高时自动启动冷却风扇或油泵，加强散热效果。

四、显示报警跳闸功能

（一）直观清晰的信息显示

DMCR 装置配备了高清晰度的显示屏，能够以直观的图形和数字形式实时显示超压、油温、油位和废气监测等各项参数。运维人员无需复杂的操作，即可在显示屏上一目了然地了解变压器的运行状态。同时，显示屏还支持历史数据查询功能，方便运维人员对设备的运行情况进行分析和总结。

（二）多样化报警方式

当监测参数超出正常范围时，装置会通过多种方式发出报警信号。除了传统的声光报警外，还支持短信报警和邮件报警功能。运维人员可以根据自己的需求设置报警接收方式和报警级别，确保在第一时间获取设备异常信息。例如，对于重要的报警信息，可以同时通过声光、短信和邮件三种方式通知相关人员，提高报警的及时性和有效性。

（三）可靠跳闸保护

在出现严重故障，如超压达到极限值、油温过高且无法通过冷却系统控制等情况时，装置会迅速、可靠地执行跳闸保护动作。跳闸电路采用了冗余设计和多重保护机制，确保在各种复杂情况下都能准确、及时地切断电源，保护设备和人员的安全。同时，装置还会记录跳闸事件的相关信息，包括跳闸时间、故障参数等，为后续的故障分析和处理提供详细依据。

五、油位控制功能

（一）精准油位测量

利用先进的油位传感器技术，DMCR 装置能够精确测量变压器油箱内的油位高度。传感器不受油质、温度和压力等因素的影响，能够提供稳定、准确的油位数据。通过实时监测油位变化，可以及时发现油箱漏油、油位异常升高等问题。

（二）自动油位调节

装置具备自动油位控制功能，当油位低于设定下限值时，会自动启动补油装置（如果变压器配备）向油箱内补充变压器油，确保油位保持在正常范围内。当油位高于设定上限值时，装置会发出报警信号，提醒运维人员检查油箱是否存在进水或其他异常情况，并及时采取处理措施。自动油位调节功能有效避免了因油位异常导致的设备绝缘性能下降和运行故障。

六、废气监测功能

（一）多组分废气检测

DMCR 装置内置了先进的废气检测模块，能够同时检测变压器内部产生的多种废气成分，如氢气（H₂）、甲烷（CH₄）、乙烷（C₂H₆）、乙烯（C₂H₄）、乙炔（C₂H₂）、一氧化碳（CO）、二氧化碳（CO₂）等。这些废气的产生与变压器的内部故障类型密切相关，例如，乙炔气体的出现通常表明变压器内部存在电弧放电故障。

（二）故障诊断与预警

通过对废气成分和含量的分析，装置可以准确判断变压器是否存在故障以及故障的类型和严重程度。当检测到特定废气成分的含量超过正常范围时，装置会立即发出报警信号，并根据废气的特征提供故障诊断建议。运维人员可以根据这些信息及时安排设备检修，避免故障的进一步扩大，提高设备的可靠性和使用寿命。

七、应用场景与优势

（一）广泛应用场景

DMCR 四合一装置适用于各种规模的电力变电站、工业企业配电系统以及新能源发电领域（如风力发电、太阳能发电等）的变压器保护与监测。无论是城市核心区域的变电站，还是偏远地区的新能源电站，该装置都能发挥重要作用，保障电力设备的稳定运行。

（二）显著优势体现

与传统的单一功能监测设备相比，DMCR 四合一装置具有集成度高、占地面积小、安装维护方便等优势。它将多种功能集成于一体，减少了设备之间的连接和接口，降低了系统复杂度和故障发生率。同时，统一的监控平台和操作界面使得运维人员能够更加方便、高效地管理设备，提高了工作效率和电力系统的整体运行水平。

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
