产品介绍

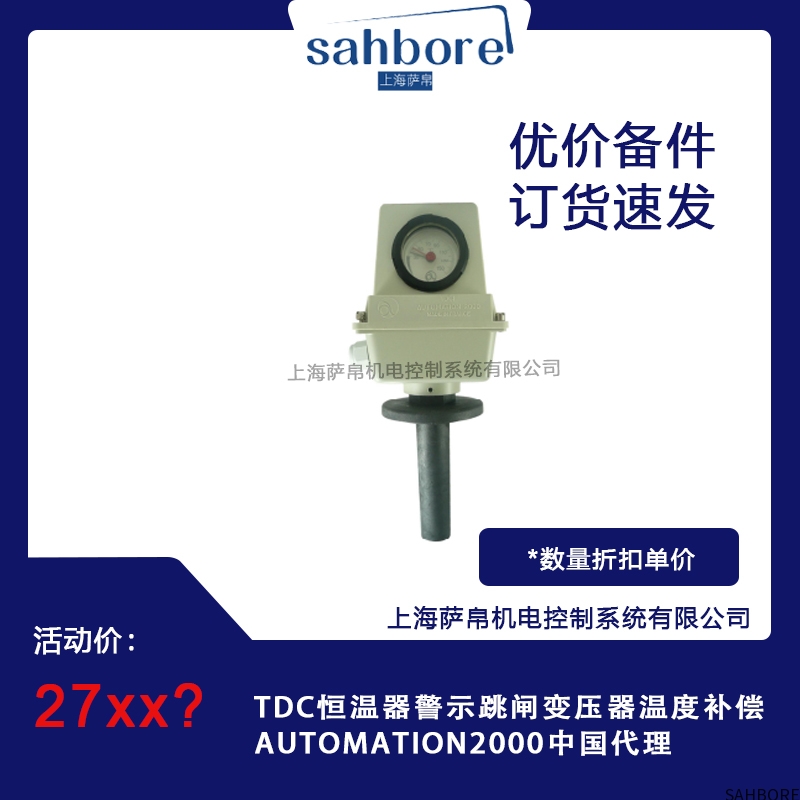

TDC恒温器警示跳闸变压器温度补偿装置是AUTOMATION 2000系列的核心产品之一，专为电力变压器、电抗器等设备的温度监控与保护设计。该装置集成高精度温度传感、动态补偿算法与智能控制逻辑，可实时监测设备运行温度，并通过温度补偿功能消除环境因素干扰，确保测量准确性。当温度超过预设阈值时，装置自动触发警示信号或跳闸指令，有效预防设备过热损坏，延长使用寿命，提升电力系统稳定性。

功能特点

高精度温度监测与补偿

采用PT100或PT1000铂电阻温度传感器，精度达±0.1℃，响应时间≤3秒，可快速捕捉温度变化。

内置动态补偿算法，自动修正环境温度、负载波动对测量值的影响，确保温度数据真实反映设备内部热状态。

多级预警与保护机制

支持两级温度阈值设置：预警阈值（如80℃）触发声光报警，提醒运维人员关注；跳闸阈值（如95℃）直接切断电源，防止设备烧毁。

报警与跳闸信号可独立配置为常开（NO）或常闭（NC）触点，兼容各类控制系统。

抗干扰与自适应能力

传感器与主体采用屏蔽电缆连接，有效抵御电磁干扰（EMI）与射频干扰（RFI），确保信号稳定传输。

自动识别负载变化，动态调整补偿参数，适应变压器轻载、满载等不同工况。

远程监控与数据记录

支持RS485通信接口（Modbus RTU协议），可接入上位机或SCADA系统，实现远程温度监测、历史数据查询与参数修改。

内置存储器可记录最近1000条温度数据与报警事件，为故障分析提供依据。

选型指南

传感器类型选择

PT100：适用于常规温度范围（-50℃~+250℃），成本较低。

PT1000：灵敏度更高，适合低温或高精度需求场景（如-200℃~+600℃）。

安装方式匹配

嵌入式安装：传感器直接嵌入变压器绕组或铁芯，测量内部热点温度，需与设备制造商确认安装孔尺寸。

表面粘贴式：通过导热胶将传感器固定于设备外壳，适用于无法改造的既有设备，但响应速度略慢。

通信协议兼容性

确认控制系统是否支持Modbus RTU协议，若需其他协议（如Profibus、CANopen），需提前与供应商沟通定制。

技术参数

温度测量范围：-50℃~+250℃（PT100），-200℃~+600℃（PT1000）

精度：±0.1℃（PT100），±0.05℃（PT1000）

供电电压：24V DC（±10%）

输出信号：4-20mA（温度模拟量）、报警/跳闸触点（250V AC/30V DC，5A）

防护等级：IP65（传感器主体），IP20（控制模块）

产品尺寸

传感器直径：6mm（嵌入式），12mm（表面粘贴式）

控制模块尺寸：120mm×80mm×40mm（长×宽×高）

安装方式：DIN导轨安装（控制模块），嵌入式或表面粘贴（传感器）

应用领域

电力变压器：监测油温、绕组温度，预防绝缘老化与短路故障。

电抗器：控制铁芯与线圈温度，避免磁饱和导致的性能下降。

高压开关柜：监测触头温度，防止接触不良引发电弧事故。

新能源领域：风电变流器、光伏逆变器散热系统温度监控，确保设备高效运行。
