一、产品介绍

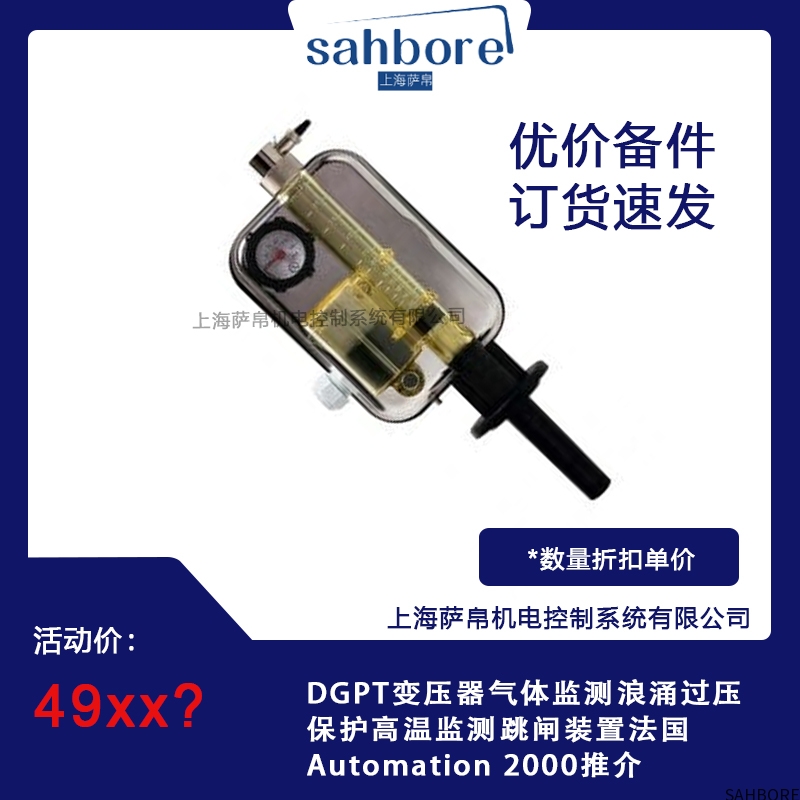

法国 Automation 2000 是一家在电气自动化领域具有深厚历史底蕴和卓越声誉的企业。多年来，公司专注于为全球客户提供高品质、高性能的电气自动化设备和解决方案，其产品广泛应用于电力、工业、交通、新能源等多个领域。DGPT 装置正是该公司凭借先进的技术和丰富的经验，针对变压器保护需求精心研发的一款集成化产品。它将气体监测、浪涌过压保护、高温监测和跳闸保护等多种功能融为一体，旨在为变压器提供一站式、全方位的保护，确保变压器在各种复杂工况下都能安全稳定运行。

二、功能特点

（一）精准气体监测与智能诊断

多气体成分检测：DGPT 装置配备了高精度的气体传感器，能够实时、准确地监测变压器内部多种故障特征气体的含量，包括氢气（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙烷（C₂H₆）、乙烯（C₂H₄）和乙炔（C₂H₂）等。这些气体是变压器内部故障（如局部过热、电弧放电等）的重要指示信号，通过对它们的监测和分析，可以及时发现变压器的潜在故障。

智能数据分析与诊断：内置的智能数据分析算法能够对监测到的气体数据进行实时处理和分析。根据不同气体之间的比例关系和变化趋势，结合预设的故障诊断模型，装置可以准确判断变压器故障类型（如过热故障、放电故障等）和严重程度，并生成详细的故障诊断报告。运维人员可以根据这些报告及时采取相应的维护和检修措施，避免故障扩大，减少设备损坏和停电损失。

（二）高效浪涌过压保护

快速响应与可靠保护：在电力系统中，雷击、开关操作等原因可能会产生浪涌过电压，对变压器等电气设备造成严重损害。DGPT 装置采用了先进的浪涌保护技术，配备了高性能的浪涌抑制器，能够在纳秒级的时间内响应过电压冲击，将过电压限制在安全范围内，有效保护变压器免受浪涌过压的损害。

多级保护与协同工作：为提供更加全面、可靠的保护，装置采用了多级保护设计。当发生轻微过电压时，初级保护电路首先动作，将过电压限制在一定水平；如果过电压持续存在或进一步升高，次级保护电路将迅速启动，进一步降低过电压幅值；在极端情况下，装置还会触发跳闸保护，切断电源，确保变压器的安全。多级保护电路之间协同工作，形成了层层防护的体系，大大提高了变压器的抗浪涌过压能力。

（三）实时高温监测与预警保护

高精度温度传感器：温度是影响变压器寿命和安全运行的重要因素之一。过高的温度会加速变压器绝缘材料的老化，降低变压器的使用寿命，甚至引发绝缘故障和火灾事故。DGPT 装置内置了高精度的温度传感器，能够实时监测变压器绕组温度和油温。传感器具有响应速度快、测量精度高、稳定性好等特点，能够准确反映变压器的实际温度状况。

温度预警与保护动作：装置根据变压器的运行特性和设计要求，设置了合理的温度预警阈值和保护动作阈值。当温度超过预警阈值时，装置会发出声光报警信号，提醒运维人员注意变压器的温度变化；当温度继续升高达到保护动作阈值时，装置会自动触发跳闸保护，切断电源，防止变压器因过热而损坏。同时，装置还会记录温度变化的历史数据，为变压器的运行分析和故障诊断提供重要参考。

（四）快速跳闸保护与事件记录

可靠的动作机制：当 DGPT 装置检测到变压器出现严重故障，如内部短路、气体浓度超标、温度过高或浪涌过压持续时间过长等情况时，会迅速发出跳闸指令，切断变压器与电网的连接，防止故障扩大，保护变压器和其他电气设备的安全。装置采用了可靠的硬件电路和软件算法，确保跳闸动作的准确性和及时性，避免了误动作和拒动作的发生。

跳闸记录与事件追溯：为方便运维人员对变压器故障进行分析和处理，DGPT 装置具有跳闸记录功能。每次跳闸发生时，装置会自动记录跳闸时间、跳闸原因、故障时的相关参数等信息，并存储在装置的内存中。运维人员可以通过通信接口将这些记录数据上传到上位机监控系统，进行详细的分析和统计，了解变压器的运行状况和故障发生规律，为设备的维护和管理提供有力支持。

（五）智能化与通信功能

智能化程度高：装置采用了先进的智能算法和微处理器技术，实现了数据的自动采集、分析和处理。通过对监测数据的实时分析，装置能够自动调整保护参数和动作阈值，适应不同工况下变压器的运行需求。此外，装置还具有自诊断功能，能够实时监测自身的运行状态，及时发现并报告故障信息，方便运维人员进行维护和检修。

通信功能强大：DGPT 装置配备了多种通信接口，如 RS485、以太网等，可方便地与上位机监控系统、PLC 等设备进行连接，实现数据的远程传输和实时监控。用户可以通过监控软件在控制室对变压器的运行状态进行实时查看，包括气体浓度、温度、电压等参数的变化情况，以及装置的保护动作状态和故障报警信息。同时，用户还可以通过监控软件对装置进行远程参数设置和操作控制，提高了管理的效率和便捷性。

三、选型指南

（一）考虑变压器容量和电压等级

不同容量和电压等级的变压器对保护装置的要求也有所不同。一般来说，大容量、高电压等级的变压器需要选择性能更强、保护功能更完善的 DGPT 装置。在选型时，应根据变压器的额定容量和额定电压，参考装置的技术参数，选择能够满足变压器保护需求的型号。

（二）根据运行环境选择

变压器的运行环境（如温度、湿度、海拔等）也会影响保护装置的选择。如果变压器运行在高温、高湿度或高海拔地区，需要选择具有良好环境适应性的 DGPT 装置，确保其在恶劣环境下仍能正常工作。例如，对于高海拔地区，应选择能够适应低气压环境的装置，以保证其性能不受影响。

（三）结合保护功能需求

根据变压器的实际运行情况和保护需求，选择具有相应保护功能的 DGPT 装置。如果变压器所在地区雷击活动频繁，应重点考虑装置的浪涌过压保护功能；如果变压器容易出现过热问题，则需要选择具有高精度温度监测和可靠过热保护功能的装置。同时，还可以根据需要选择是否具备气体监测、通信等功能。

（四）考虑系统兼容性和扩展性

在选型时，还应考虑 DGPT 装置与现有电力系统的兼容性，确保其能够与上位机监控系统、其他保护装置等设备无缝连接和协同工作。此外，为了满足未来系统扩展和升级的需求，应选择具有良好扩展性的装置，方便后续增加新的保护功能或与其他设备进行集成。

四、技术参数

气体监测：检测范围为 0-140cm³，分辨率 ±5cm³，响应时间≤10 秒。

压力监测：量程为 0-1.0MPa，可定制高压型至 2.5MPa；精度为 ±1.5% FS，支持多级压力阈值设定。

温度监测：范围是 - 40℃至 + 160℃，采用 PT100 传感器，90℃时精度为 ±1.5℃，支持双温度开关（T1 报警 / T2 跳闸）。

电源：输入电压为 24V DC（±15%）或 110-230V AC（50/60Hz）；功耗静态≤5W，报警状态≤10W。

继电器触点：3 组 SPDT（单刀双掷），容量 250V AC/5A。

通信协议：支持 Modbus RTU（RS485），可选 Profibus DP。

防护等级：IP65（金属外壳）。

工作温度：-40℃至 + 65℃。

抗干扰能力：通过 EN 61000-6-2 工业抗扰度测试（±2kV ESD）。

五、应用领域

（一）电力系统变电站

在各级电力变电站中，变压器是核心设备之一，其安全运行直接关系到电网的稳定供电。DGPT 装置能够实时监测变压器的运行状态，及时发现和处理各种故障，保障变电站的正常运行。例如，在大型城市变电站的改造项目中，采用 DGPT 装置对原有保护装置进行升级，有效降低了变压器故障发生率，提高了供电可靠性。

（二）工业企业配电系统

工业企业的生产过程对电力供应的连续性和稳定性要求极高，变压器的故障可能导致整个生产线停产，造成巨大的经济损失。DGPT 装置在工业企业配电系统中得到广泛应用，为企业的生产设备提供可靠的电力保障。以某汽车制造企业为例，引入 DGPT 变压器保护装置后，成功避免了多次因变压器故障导致的生产中断事故，提高了企业的生产效率和经济效益。

（三）新能源发电领域

随着新能源的快速发展，风力发电、光伏发电等新能源发电场站不断增多。在这些场站中，变压器作为电能传输和变换的关键设备，其保护尤为重要。DGPT 装置凭借其适应恶劣环境、抗干扰能力强等特点，在新能源发电领域得到广泛应用。例如，在某大型风电场中，采用 DGPT 变压器保护装置对风电场内的变压器进行保护，有效提高了变压器的可靠性和使用寿命，保障了风电场的稳定运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
