一、产品介绍

（一）品牌背景

AUTOMATION200源自法国，法国在电气工程和自动化领域拥有深厚的技术积淀与创新传统。该公司凭借严谨的工业态度和持续的创新能力，专注于电气自动化设备的研发与生产，成为国际知名品牌。其产品以高品质、高性能和可靠性著称，广泛应用于全球电力、工业、新能源等多个领域。

（二）产品定位

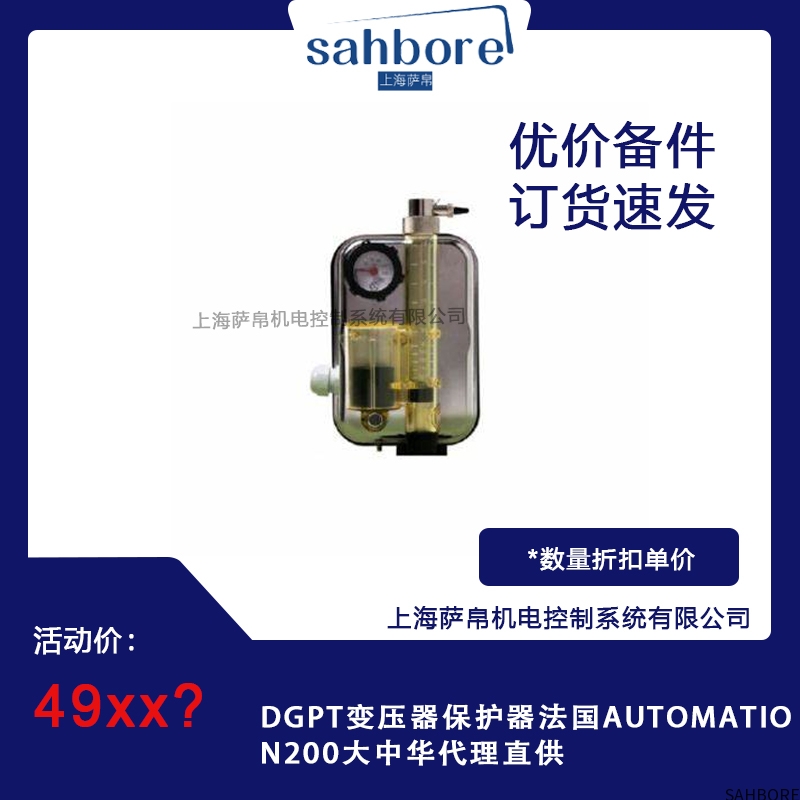

DGPT变压器保护器是AUTOMATION200针对变压器保护需求而研发的专业设备。它集成了先进的传感器技术、微处理器技术和通信技术，能够实时监测变压器的运行状态，精准诊断故障，并及时采取保护措施，为变压器提供从日常运行监测到故障紧急处理的全方位保护，确保变压器在各种工况下安全稳定运行。

二、功能特点

（一）全面的电气参数监测

多维度电流监测：可实时、精确测量变压器的三相电流，不仅能获取电流的大小，还能分析其相位和波形。通过对电流的动态监测，能及时发现变压器过载、短路等故障。例如，当负载突然增加导致电流过大时，保护器能迅速感知并发出警报，防止变压器因过热而损坏。

精准电压监测：对变压器的输入和输出电压进行实时跟踪，确保电压在正常范围内波动。一旦电压出现异常升高或降低，保护器会立即响应，避免电压过高损害变压器绝缘，或电压过低影响变压器正常运行和负载设备工作。

功率分析功能：准确测量变压器的有功功率、无功功率和视在功率，帮助用户了解变压器的负载情况和运行效率。通过对功率数据的分析，可优化变压器运行方式，提高能源利用效率，降低运行成本。

（二）可靠的故障诊断与保护

智能过热保护：内置高精度温度传感器，实时监测变压器绕组和油温。当温度超过设定的安全阈值时，保护器会根据温度上升的速率和程度，自动采取相应的保护措施，如降低负载、跳闸等，有效防止变压器因过热引发火灾或损坏。

快速短路保护：能够迅速检测到变压器内部或外部的短路故障，包括相间短路、接地短路等。一旦检测到短路信号，保护器会在极短的时间内（通常在毫秒级）切断电源，保护变压器和其他电气设备免受短路电流的冲击。

精准过载保护：根据变压器的额定容量和负载特性，设置合理的过载保护曲线。当变压器负载超过额定容量一定时间后，保护器会发出过载警报，并逐步采取限制负载或跳闸等措施，防止变压器因长期过载运行而缩短使用寿命。

灵敏漏电保护：实时监测变压器的绝缘状况，当检测到漏电电流超过安全值时，保护器会迅速切断电源，避免触电事故的发生，保障人员和设备的安全。

（三）便捷的通信与数据管理

多种通信接口支持：具备RS485、以太网等多种通信接口，可方便地与上位机监控系统、PLC等设备进行连接，实现数据的实时传输和远程监控。用户可以通过监控软件在控制室对变压器的运行状态进行实时查看和远程操作，提高了管理的效率和便捷性。

大容量数据存储与分析：拥有大容量的数据存储功能，能够记录变压器的运行参数、故障信息、操作记录等数据。通过对这些数据的分析，可以深入了解变压器的运行状况，预测潜在故障，为设备的维护和检修提供科学依据，实现预防性维护，减少设备停机时间。

三、选型指南

（一）考虑变压器参数

额定容量：根据变压器的额定容量选择合适型号的DGPT变压器保护器，确保保护器能够准确监测和保护变压器的负载情况。一般来说，保护器的额定监测容量应与变压器的额定容量相匹配或略大于变压器额定容量。

电压等级：明确变压器的输入和输出电压等级，选择能够适应相应电压范围的保护器。不同电压等级的变压器需要不同规格的保护器来确保测量的准确性和保护的有效性。

电流特性：了解变压器的额定电流、短路电流等电流特性参数，选择具有相应电流监测和保护能力的保护器。对于大电流变压器，要确保保护器能够承受和准确测量大电流，并在短路时迅速动作。

（二）根据应用场景需求

环境条件：考虑变压器所处的工作环境，如温度、湿度、灰尘、腐蚀性气体等。如果变压器安装在恶劣的环境中，应选择具有相应防护等级的保护器，以确保其正常运行和长期稳定性。例如，在高温、高湿度环境下，应选择具有良好散热和防潮性能的保护器。

通信要求：根据用户对变压器运行状态远程监控和管理的需求，选择具备相应通信接口和功能的保护器。如果需要与现有的监控系统集成，要确保保护器的通信协议与监控系统兼容。

功能需求：根据实际需要确定保护器所需的功能，如是否需要漏电保护、功率分析、故障录波等功能。不同的应用场景对保护器的功能要求可能不同，用户应根据自身需求进行选择。

四、技术参数

监测能力：

气体监测：检测范围为 0-140cm³，分辨率 ±5cm³，响应时间≤10 秒。

压力监测：量程为 0-1.0MPa，可定制高压型至 2.5MPa，精度为 ±1.5% FS，支持多级压力阈值设定。

温度监测：范围是 - 40°C 至 + 160°C，采用 PT100 传感器，90°C 时精度为 ±1.5°C，支持双温度开关。

油位监测：分辨率为 ±2mm，支持磁性浮子式油位传感器。

电气性能：

电源：输入电压为 24V DC（±15%）或 110-230V AC（50/60Hz），功耗静态≤5W，报警状态≤10W。

输出接口：配备 3 组 SPDT 继电器触点，容量为 250V AC/5A，通信协议支持 Modbus RTU（RS485），可选 Profibus DP。

环境适应性：

工作温度：-40°C 至 + 65°C。

抗干扰能力：通过 EN 61000-6-2 工业抗扰度测试（±2kV ESD）。

抗震性能：符合 IEC 60068-2-6 标准（10g 振动）。

防护等级：IP65（金属外壳）。

五、应用领域

（一）电力系统变电站

在各级电力变电站中，变压器是核心设备之一，其安全运行直接关系到电网的稳定供电。DGPT变压器保护器能够实时监测变压器的运行状态，及时发现和处理故障，保障变电站的正常运行。例如，在大型城市变电站的改造项目中，采用DGPT变压器保护器对原有保护装置进行升级，有效降低了变压器故障发生率，提高了供电可靠性。

（二）工业企业配电系统

工业企业的生产过程对电力供应的连续性和稳定性要求极高，变压器的故障可能导致整个生产线停产，造成巨大的经济损失。DGPT变压器保护器在工业企业配电系统中得到广泛应用，为企业的生产设备提供可靠的电力保障。以某汽车制造企业为例，引入DGPT变压器保护器后，成功避免了多次因变压器故障导致的生产中断事故，提高了企业的生产效率和经济效益。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
