产品介绍

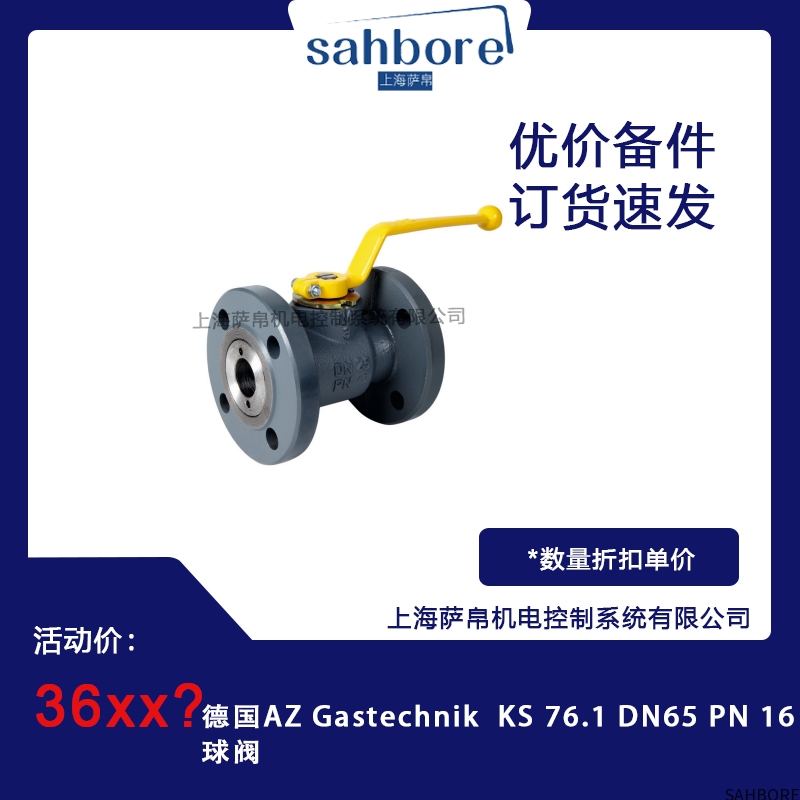

德国 AZ Gastechnik 作为工业阀门领域的知名品牌，一直以高品质、高性能的产品著称。KS 76.1 系列球阀是该品牌针对工业流体控制需求精心打造的一款产品。DN65 PN 16 这一规格的球阀，是该系列中适用于特定流量和压力工况的型号。它结合了先进的设计理念和精湛的制造工艺，旨在为各类工业应用提供可靠、高效的流体控制解决方案，广泛应用于石油、化工、天然气、电力、水处理等多个行业。

功能特点

1. 卓越的密封性能

• 采用先进的密封结构设计，球体与阀座之间能够实现紧密贴合。在阀门关闭状态下，可有效防止介质泄漏，无论是液体还是气体介质，都能达到极高的密封等级，确保生产过程的安全性和环保性。例如在化工生产中，对于一些有毒有害的化学介质，良好的密封性能可以避免介质泄漏对环境和人员造成危害。

• 密封材料选用耐磨损、耐腐蚀的高性能材料，能够在长期使用过程中保持稳定的密封效果，减少因密封磨损而导致的泄漏风险，延长阀门的使用寿命。

2. 操作灵活便捷

• 支持多种操作方式，包括手动、电动和气动操作。手动操作时，通过手柄或蜗轮蜗杆装置，操作人员可以轻松地实现阀门的开启和关闭，操作力矩小，转动顺畅。

• 电动和气动操作方式则可实现阀门的自动化控制，能够与工业自动化系统集成，根据预设的程序或信号精确控制阀门的开度，实现远程操作和自动化生产，提高生产效率和管理水平。

3. 耐腐蚀性强

• 阀体、球体等主要部件采用优质的不锈钢或其他耐腐蚀材料制造，能够适应各种腐蚀性介质的工作环境。无论是在化工行业的酸碱溶液、盐溶液环境中，还是在海洋环境中的海水介质中，都能保持良好的性能，不易被介质腐蚀损坏，减少设备的维护和更换成本。

4. 结构紧凑合理

• 整体结构设计紧凑，占地面积小，便于安装和布置。在空间有限的工业场所中，能够节省安装空间，提高设备的利用率。同时，合理的结构设计也使得阀门的内部流道顺畅，流体阻力小，能够降低能量损耗，提高流体的输送效率。

5. 可靠性高

• 经过严格的质量检测和测试，确保阀门在各种工况下都能稳定可靠地运行。从原材料的选择到生产加工的每一个环节，都遵循严格的质量标准，保证了产品的高质量和可靠性。在关键的应用场景中，如石油天然气的长输管道中，能够长时间稳定工作，减少故障发生的概率，保障生产的连续性。

选型指南

1. 介质特性

• 首先要考虑介质的类型，如液体、气体、蒸汽等，以及介质的腐蚀性、粘度、温度等特性。对于腐蚀性介质，需要选择耐腐蚀材料制成的阀门，如不锈钢材质；对于高粘度介质，可能需要选择具有较大流通能力的阀门，以确保介质能够顺利通过。

• 例如，在输送浓硫酸的化工管道中，应选择能够耐受浓硫酸腐蚀的不锈钢球阀，以保证阀门的使用寿命和密封性能。

2. 工作压力和温度

• 明确系统的工作压力和温度范围，确保所选球阀的公称压力（PN）和适用温度能够满足工况要求。KS 76.1 DN65 PN 16 球阀的公称压力为 16 巴，适用于一定范围内的压力工况。如果系统工作压力超过球阀的公称压力，可能会导致阀门损坏或泄漏。

• 同时，要考虑介质的工作温度对阀门材料和密封性能的影响。高温介质可能会使阀门材料膨胀，影响密封效果；低温介质可能会使材料变脆，降低阀门的强度。因此，需要选择能够在相应温度范围内正常工作的阀门。

3. 流量要求

• 根据系统的流量需求选择合适通径的球阀。DN65 表示球阀的公称通径为 65 毫米，能够满足一定流量范围的介质输送要求。如果流量过大，可能会导致阀门压降增大，影响系统的正常运行；如果流量过小，则可能会造成能源浪费。可以通过计算或参考相关流量公式来确定所需的阀门通径。

4. 操作方式

• 根据实际需求选择合适的操作方式。如果需要人工现场操作，手动球阀是不错的选择；如果需要实现自动化控制，提高生产效率，则可以选择电动或气动球阀。电动球阀适用于对控制精度要求较高、需要远程操作的场合；气动球阀则具有响应速度快、动作灵敏等优点，常用于一些对时间要求较高的控制系统中。

5. 安装和维护

• 考虑阀门的安装空间和安装方式，确保阀门能够方便地安装到系统中。同时，要选择易于维护和检修的阀门，以降低后期的维护成本。一些球阀设计有在线维修功能，可以在不拆卸管道的情况下对阀门进行维修和更换密封件，大大提高了维护效率。

技术参数

1. 公称通径：DN65

2. 公称压力：PN16，意味着在基准温度下可承受的最大压力为 1.6MPa。

3. 连接方式：法兰连接

4. 阀体材质：球墨铸铁

5. 球体材质：硬镀铬黄铜

6. 阀杆材质：不锈钢

7. 结构尺寸：外形尺寸约为 170×185×198mm（长 × 宽 × 高），重量约为 11.2kg。

8. 适用介质：气体和液体

应用领域

1. 石油化工行业

• 在石油炼制过程中，用于控制原油、成品油等介质的输送和分配。例如，在常减压蒸馏装置中，球阀可以精确地控制原油的流量和流向，确保装置的稳定运行。

• 在化工生产中，用于控制各种化工原料和产品的进出，如乙烯、丙烯、苯等。其耐腐蚀性和密封性能能够满足化工生产对阀门的严格要求，防止介质泄漏对环境和人员造成危害。

2. 天然气行业

• 天然气开采过程中，用于控制气井产出的天然气的输送和计量。在天然气长输管道中，球阀作为重要的截断和调节装置，能够确保管道的安全运行和天然气的稳定供应。

• 城市燃气分配系统中，球阀用于调节燃气的流量和压力，保障居民和工业用户的用气安全。其快速启闭的特点能够在紧急情况下迅速切断燃气供应，防止事故扩大。

3. 电力行业

• 火力发电厂中，用于锅炉给水系统、蒸汽系统等。在锅炉给水系统中，球阀可以精确地控制给水的流量，确保锅炉的水位稳定；在蒸汽系统中，用于调节蒸汽的压力和流量，满足发电设备的运行要求。

• 核电站中，对阀门的安全性和可靠性要求极高。KS 76.1 球阀凭借其高品质和稳定的性能，能够应用于核电站的一些辅助系统中，如冷却水系统、通风系统等，为核电站的安全运行提供保障。

4. 水处理行业

• 自来水厂中，用于源水处理、供水调度等环节。在源水处理过程中，球阀可以控制药剂的添加量，确保水质处理效果；在供水调度中，用于调节水流的分配，保障城市供水的稳定。

• 污水处理厂中，用于污水的输送、处理和排放。其耐腐蚀性能能够适应污水中的各种杂质和化学物质，确保阀门在恶劣的环境下正常运行。
