产品介绍

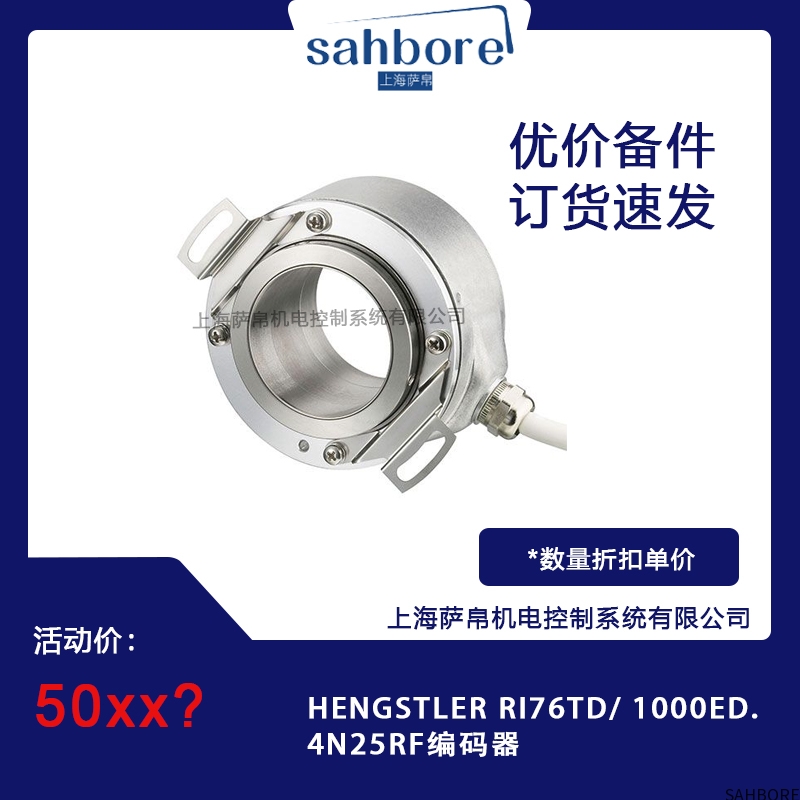

HENGSTLER RI76TD/1000ED4N25RF编码器是德国亨士乐（HENGSTLER）旗下的优质产品。亨士乐在工业编码器领域久负盛名，以精湛工艺和可靠品质立足市场。RI76TD系列编码器专为满足高精度、高可靠性工业应用需求打造。此款编码器融合先进技术与创新设计，具备出色的性能表现，能在复杂恶劣的工业环境中稳定运行，为各类自动化设备提供精准的位置和速度反馈。

功能特点

高精度测量：能精确测量旋转角度和速度，为控制系统提供细致入微的位置信息，确保设备运动控制精准无误，适用于对精度要求极高的场景。

稳定输出：采用先进的信号处理技术，输出信号稳定可靠，抗干扰能力强。在存在电磁干扰的工业现场，也能保证信号准确传输，避免因信号干扰导致的设备故障。

耐用性强：外壳选用高强度材料，具备良好的防护性能，可有效抵御碰撞、振动和灰尘侵入。内部关键部件经过特殊处理，延长了使用寿命，减少了维护成本。

多种接口选项：支持多种通信接口，方便与不同类型的控制系统进行连接和数据传输，提高了设备的兼容性和通用性。

选型指南

明确精度需求：根据应用场景对测量精度的要求，选择合适分辨率的编码器。高精度加工设备需高分辨率编码器，而一般工业应用可适当降低分辨率要求。

考虑转速范围：确定设备运行的最大和最小转速，选择转速范围与之匹配的编码器，确保编码器在不同转速下都能正常工作。

匹配安装方式：根据设备的安装空间和结构，选择合适的安装方式，如轴套式、法兰式等，保证编码器安装牢固、稳定。

评估环境条件：考虑工作环境的温度、湿度、腐蚀性等因素，选择具有相应防护等级和适应性的编码器。

技术参数

• 机械参数：

• 外径：76mm。

• 轴径或孔径：15-42mm。

• 外壳材料：铝。

• 最高转速：在 70℃、IP64 防护等级下，轴径 15-25mm 时为 3600RPM；轴径大于 25-42mm 时为 1800RPM。在 70℃、IP40 防护等级下，轴径 15-42mm 时为 6000RPM。在 100℃时，轴径 15-42mm 均为 1800RPM。

• 电气参数：

• 电源电压：若为 RS422 + 传感（T）输出类型，电源电压为直流 5V±10%（SELV）；若为推挽（K，I）输出类型，电源电压为直流 10V-30V。

• 最大空载电流：直流 5V 电源时为 40mA，直流 10V 电源时为 60mA，直流 24V 电源时为 30mA。

• 环境参数：

• 防护等级：标准为外壳 IP50，轴承 IP40；可选外壳 IP65，轴承 IP64。

• 工作温度：-25℃-+100℃。

• 存储温度：-25℃-+100℃。

产品尺寸

其外径为76mm，这种尺寸设计既保证了内部有足够空间安装精密元件，又便于在设备上安装布置。轴径等尺寸也经过精心设计，与常见驱动轴匹配良好。

应用领域

广泛应用于数控机床、机器人、印刷包装设备、纺织机械等领域，为这些设备的精确运动控制提供关键支持，助力工业自动化生产的高效、稳定运行。
