一、产品介绍

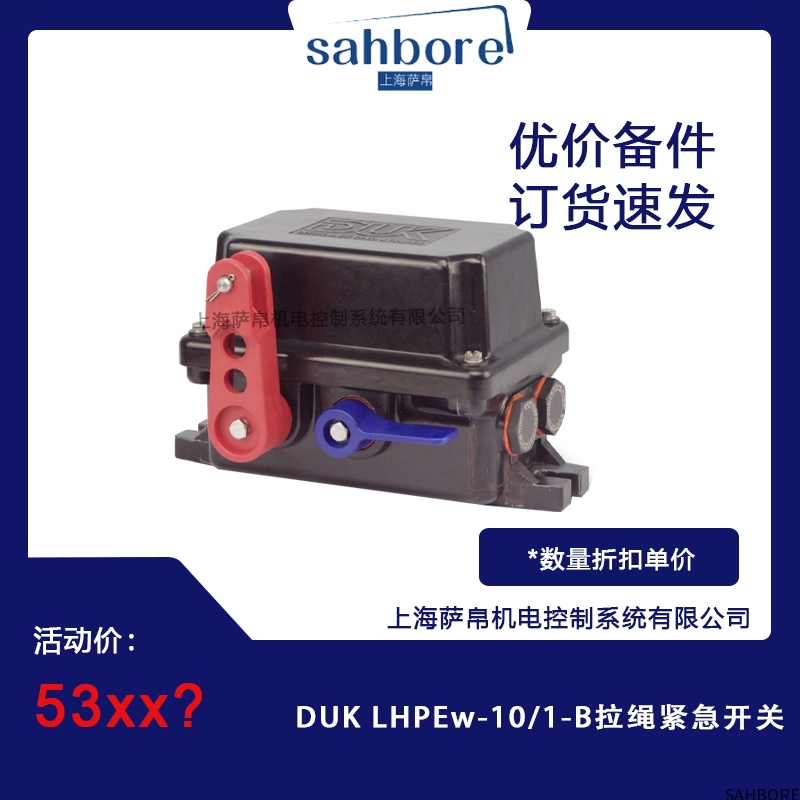

DUK LHPEW-10/1-B是捷克DUK公司专为工业紧急停止场景设计的高可靠性拉绳开关，符合IEC 60947-5-5、GB 14048.5标准。该产品采用双回路冗余设计，通过拉动钢丝绳触发机械锁止机构，实现瞬时切断控制电路，广泛应用于输送带、起重机、自动化生产线等需要快速停机的设备。其核心优势在于抗误触、高防护等级、快速复位，可有效避免因意外触碰或环境干扰导致的误停机，同时确保在紧急情况下100%可靠触发。

二、功能特点

1. 双回路冗余，安全等级PL d
   内部集成两组独立触点（1NO+1NC），触点额定电流10A/250V AC，支持双通道信号输出，符合ISO 13849-1安全等级PL d要求。即使一组触点故障，另一组仍可正常工作，确保紧急停机信号可靠传输。

2. 抗误触机械锁止机构
   采用弹簧复位+齿轮锁止设计，拉动钢丝绳后，开关内部齿轮自动锁死，需手动旋转复位按钮才能解除警报，避免因振动或碰撞导致的误复位。实验室测试显示，在5g振动（10-200Hz）环境下，开关无自动复位现象。

3. 高防护等级与耐环境性
   外壳采用压铸铝合金（IP67防护），密封圈使用氟橡胶材质，可抵御粉尘、水溅、油污及化学腐蚀。工作温度范围-40℃至+85℃，适用于冶金、化工、极地科考等极端环境。

4. 可视化状态反馈
   开关顶部配备双色LED指示灯（红/绿），红色常亮表示触发状态，绿色常亮表示正常待机，便于现场人员快速判断开关状态。

5. 灵活安装与长寿命钢丝绳
   支持侧装或顶装，通过M12螺纹孔固定，适配设备支架、护栏、墙壁等结构。标配10米长不锈钢钢丝绳（直径2mm，抗拉强度≥500N），可根据需求延长至30米，满足大型设备覆盖需求。

三、选型指南

1. 触点配置选择

• 标准型（LHPEW-10/1-B）：1NO+1NC触点，适用于单控制回路的紧急停机需求。

• 安全型（LHPEW-10/2-B）：2NO+2NC触点，增加冗余通道，适用于冲压机、压力机等高风险设备的安全保护。

2. 钢丝绳长度定制

• 标配10米钢丝绳，适用于中小型输送带、包装机等场景。

• 可选15米、20米、30米延长钢丝绳，需搭配额外拉力弹簧（防止绳索松弛），适用于矿山输送机、大型自动化仓库等长距离设备。

3. 接线方式适配

• 直接出线型：配备3m PVC护套电缆（耐温-30℃至+85℃），适用于固定安装场景。

• 连接器型：可选配M12圆形连接器，支持快速插拔，便于设备维护与更换。

四、技术参数

• 触点容量：10A/250V AC（电阻负载），5A/30V DC（感性负载）

• 动作力：≤10N（拉动钢丝绳所需最小力）

• 复位方式：手动旋转复位按钮

• 响应时间：≤10ms（从触发到触点切换完成）

• 机械寿命：≥100万次操作（无负载测试）

• 电气寿命：≥50万次操作（额定负载测试）

• 防护等级：IP67（防尘防水）

• 抗冲击性能：承受10g冲击（11ms半正弦波）无损坏

五、产品尺寸

• 外壳尺寸：长120mm × 宽80mm × 高65mm（不含安装支架）

• 钢丝绳直径：2mm（不锈钢材质）

• 安装孔距：90mm（M12螺纹孔中心距）

• 复位按钮直径：25mm（位于开关顶部）

六、应用领域

1. 物流自动化：安装于输送带两侧，当货物卡顿或人员跌落时，拉动钢丝绳紧急停机，避免设备损坏或人身伤害。

2. 工程机械：用于起重机吊臂、挖掘机斗杆的极限位置保护，防止超程导致结构断裂。

3. 食品包装：在灌装机、封口机上部署，当操作员发现异物或设备异常时，快速拉动绳索停止生产，确保食品安全。

4. 能源电力：在风力发电机塔筒内部安装，作为维护人员紧急撤离触发开关，保障高空作业安全。

5. 冶金行业：部署于高炉上料系统、轧钢生产线，防止物料堵塞或机械故障引发的重大事故。

  对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持‌
