产品介绍

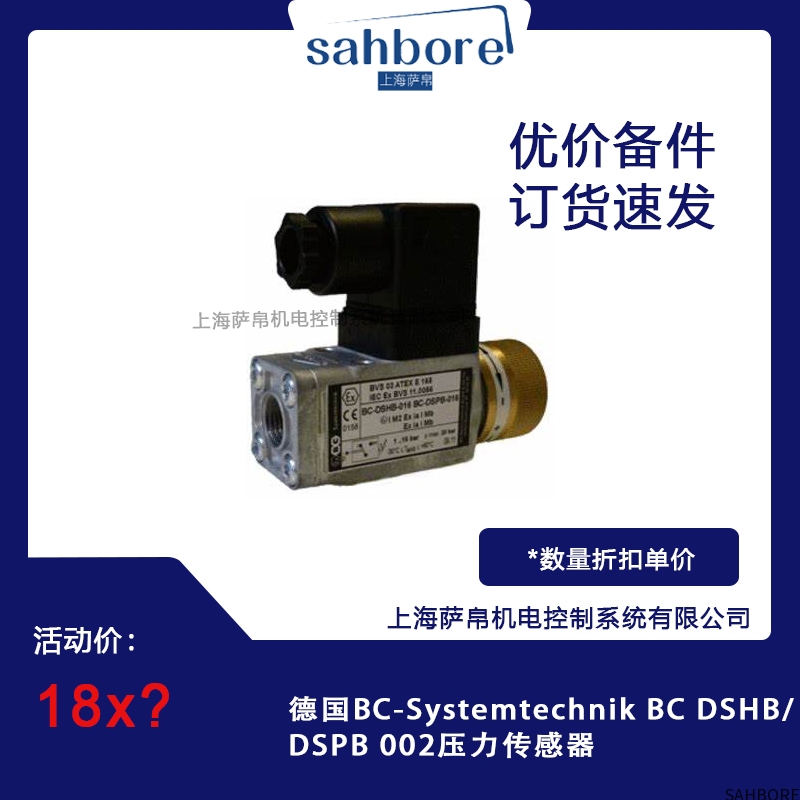

德国BC-Systemtechnik（专注于工业传感器与自动化技术的高科技企业）推出的BCDSHB/DSPB002压力传感器，是一款基于压阻效应原理设计的高精度测量设备，专为工业过程控制、液压系统监测及实验室测试等场景开发。该传感器采用不锈钢膜片结构与数字信号处理技术（DSP），可实时将压力信号转换为标准电流/电压信号（如4-20mA、0-10V），测量范围覆盖-1bar至600bar，精度达±0.1% FS（满量程）。其核心优势在于高稳定性、抗干扰能力强、耐恶劣环境，广泛应用于机械制造、能源电力、化工生产等领域，是替代传统机械式压力表的“智能化升级方案”。

功能特点

1. 高精度与长期稳定性
   BCDSHB/DSPB002采用激光调阻式压阻芯片，初始精度误差≤±0.05% FS，且通过温度补偿算法（工作温度范围-20℃至+85℃）将热漂移控制在±0.01% FS/℃以内。实验室测试显示，在连续运行10000小时后，其输出信号偏差仍小于0.1%，远超行业平均水平。

2. 强抗干扰能力
   传感器内部集成数字滤波器与电磁兼容（EMC）防护电路，可有效抑制工业现场的电源噪声、变频器干扰及射频干扰（RFI）。例如，在电焊机旁或高压电机附近使用时，输出信号波动≤±0.05% FS，确保数据可靠性。

3. 耐腐蚀与高压设计
   压力接口采用316L不锈钢材质，表面经电解抛光处理（粗糙度≤Ra0.4μm），可抵御酸、碱、盐雾等腐蚀性介质；膜片厚度0.5-2mm可调，支持600bar以下的高压测量，适用于液压系统、深井钻探等场景。

4. 灵活的信号输出与供电
   支持两线制4-20mA（长距离传输抗干扰强）或三线制0-10V（与PLC/DCS系统直接兼容）信号输出；供电电压范围8-36V DC，适应12V/24V工业电源，且具备反接保护功能，避免误接线损坏。

5. 快速响应与过载保护
   响应时间≤2ms（从压力变化到信号输出稳定），可捕捉瞬态压力冲击（如液压阀换向时的压力尖峰）；内置机械限位结构与电子过载保护，当压力超过量程150%时自动切断信号，防止传感器损坏。

选型指南

1. 测量范围匹配：

• 低压场景（如气动系统、通风管道）：选择-1bar至10bar量程型号（如BCDSHB-10），膜片厚度0.5mm，灵敏度更高。

• 高压场景（如液压机、注塑机）：选择100bar至600bar量程型号（如DSPB002-600），膜片厚度2mm，抗冲击能力强。

2. 介质兼容性：

• 腐蚀性介质（如海水、化学溶液）：需选配哈氏合金C-276膜片或PTFE涂层接口，耐腐蚀性提升3倍。

• 高温介质（如蒸汽、热油）：选择带冷却鳍片的型号（如BCDSHB-HT），可耐受200℃以下介质温度。

3. 信号输出需求：

• 长距离传输（>100m）：优先选择4-20mA输出，避免电压信号衰减。

• 高速采样（>1kHz）：需选配带RS485接口的型号（如DSPB002-RS），支持Modbus RTU协议，实现数字化通信。

4. 安装方式适配：

• 螺纹安装：提供G1/4、M20×1.5、NPT1/2等多种接口，适配不同设备法兰。

• 卫生型安装（如食品、制药行业）：可选配卡箍式接口（如Tri-Clamp），符合3A/EHEDG卫生标准。

技术参数

• 量程范围：-1bar至600bar（依型号定制）

• 精度等级：±0.1% FS（典型值），±0.25% FS（最大值）

• 重复性：≤0.02% FS

• 温度补偿范围：-20℃至+85℃

• 响应时间：≤2ms（上升沿）

• 过载能力：150% FS（机械限位+电子保护）

• 防护等级：IP65（防尘防水）

• 抗震性能：10g（10-500Hz，符合IEC 60068-2-6）

应用领域

1. 机械制造：监测液压机、压铸机的压力，确保加工精度与设备安全。

2. 能源电力：测量锅炉蒸汽压力、燃气轮机进气压力，优化能源利用效率。

3. 化工生产：控制反应釜、管道的压力，防止超压泄漏事故。

4. 食品加工：在杀菌釜、CIP清洗系统中实现压力精准控制，保障产品质量。

5. ‌环境监测：用于地下水压力、大气压力测量，支持气象与水文研究。
