产品介绍

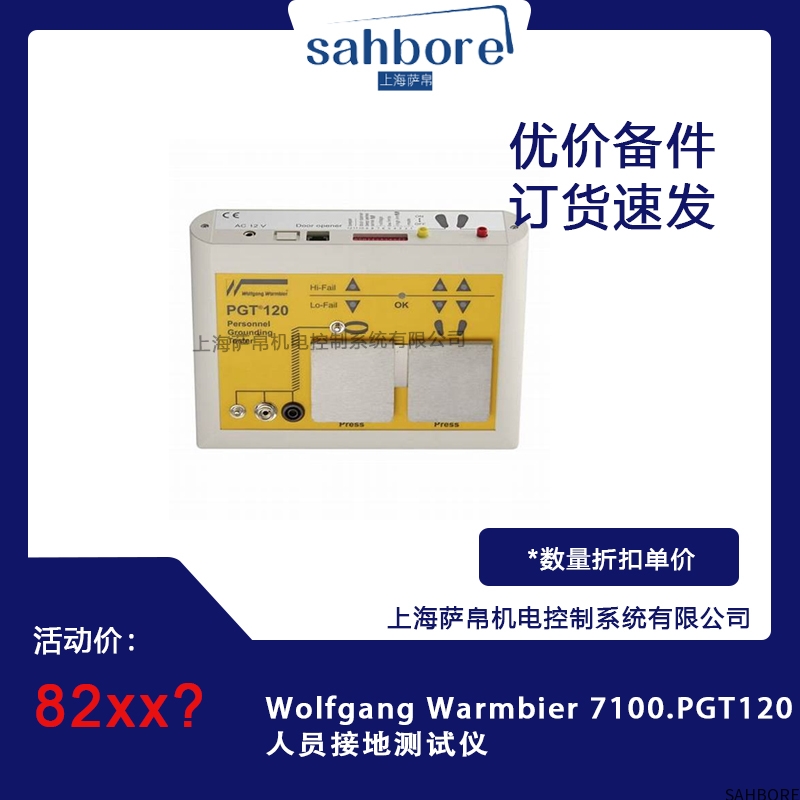

德国Wolfgang Warmbier公司推出的7100.PGT120人员接地测试仪，是一款专为电子制造、半导体、化工、制药及防爆环境设计的高精度人体静电接地监测设备。该仪器通过实时测量人体与接地系统间的电阻值，确保操作人员穿戴的防静电腕带、脚环或工作鞋符合ANSI/ESD S20.20及IEC 61340-5-1标准要求（人体综合电阻≤1×10⁹Ω）。其快速响应、高可靠性及用户友好设计，使其成为SMT生产线、洁净室、加油站及爆炸危险区域的必备安全工具。
功能特点
高精度电阻测量与快速响应
四线制测量技术：独立电流源与电压检测回路，消除测试线电阻影响，测量精度达±1%±0.01MΩ（典型值），分辨率0.01MΩ。
超快测试速度：从接触测试点到显示结果仅需0.5秒，支持连续动态监测（如操作人员移动时电阻变化）。
宽测量范围：0.01MΩ至1,000MΩ，覆盖防静电腕带（通常0.5MΩ-10MΩ）、防静电鞋（通常0.1MΩ-100MΩ）及全身接地系统（≤35MΩ）的检测需求。
多重安全防护与耐用设计
符合ESD S20.20（人体静电控制标准）；
通过ATEX Zone 2认证（II 3G Ex ic IIC T4 Gc），可在可燃性气体环境（如加油站、化工厂）安全使用。
IP65防护等级：外壳采用高强度ABS塑料+硅胶密封圈，防尘、防低压水柱喷射（可承受直接喷水清洗），适应潮湿车间、无尘室等环境。
防静电与防爆认证：
抗机械冲击：内置橡胶缓冲结构，可承受1米高度跌落至混凝土地面（6个面各一次），避免内部元件损坏。
智能化操作与实时反馈
绿色：电阻合格（≤1×10⁹Ω）；
黄色：电阻接近上限（1×10⁹Ω~1×10¹⁰Ω）；
红色：电阻超标（>1×10¹⁰Ω）或接触不良。
三色LED状态指示：
蜂鸣器报警：当电阻超标或测试线断开时，发出85dB脉冲警报（1米处），提醒操作人员立即整改。
自动放电功能：测试完成后自动释放被测人体残留静电，避免电击风险。
人性化设计与易集成性
大尺寸触摸按键：按键面积≥2cm²，支持戴防静电手套操作，减少误触。
可旋转测试接口：测试线接口支持360°旋转，避免线缆缠绕，提升操作便捷性。
壁挂/台式两用：背部预留VESA标准孔位，可安装于工作台或墙壁，节省空间。
低功耗设计：使用4节AA碱性电池供电，典型工况下续航超6个月（每日测试100次），支持USB Type-C充电（需选配适配器）。
选型指南
应用场景匹配
防爆环境：选择ATEX认证型号（如7100.PGT120-EX），确保在加油站、油漆车间等可燃性气体场所安全使用。
洁净室环境：优先选择IP65防护+无风扇设计型号，避免灰尘进入仪器内部影响精度。
高频测试场景：如SMT生产线，需选择支持连续动态监测的型号（PGT120默认支持），减少测试等待时间。
测试对象适配
防静电腕带检测：使用单端测试线（一端接仪器，另一端夹腕带），测量腕带与接地点的电阻。
防静电鞋检测：需配合双端测试平台（如Warmbier 7100.STP-100），操作人员站立于平台上，仪器同时测量双脚与接地系统的电阻。
全身接地系统检测：使用长测试线（≥3米）连接操作人员与接地桩，模拟实际工作状态下的电阻值。
数据管理需求
技术参数
测量范围：0.01MΩ至1,000MΩ（自动量程切换）
分辨率：0.01MΩ（0.01MΩ-100MΩ档）
精度：±1%±0.01MΩ（23℃±5℃，湿度≤75%RH）
测试电流：100μA（恒流源，避免被测人体不适）
响应时间：≤0.5秒（从接触测试点到显示结果）
显示：无显示屏，通过三色LED+蜂鸣器反馈结果
接口：
测试线接口：4mm香蕉插头（支持旋转）
充电接口：USB Type-C（选配）
电源：4节AA碱性电池（LR6）或镍氢充电电池（HR6）
工作温度：-10℃至+50℃
存储温度：-20℃至+70℃
尺寸：150mm（长）×80mm（宽）×40mm（高）
重量：约0.5kg（含电池）
应用领域
电子制造与半导体：
化工与制药：
石油与天然气：
防爆电气维护：
