产品介绍

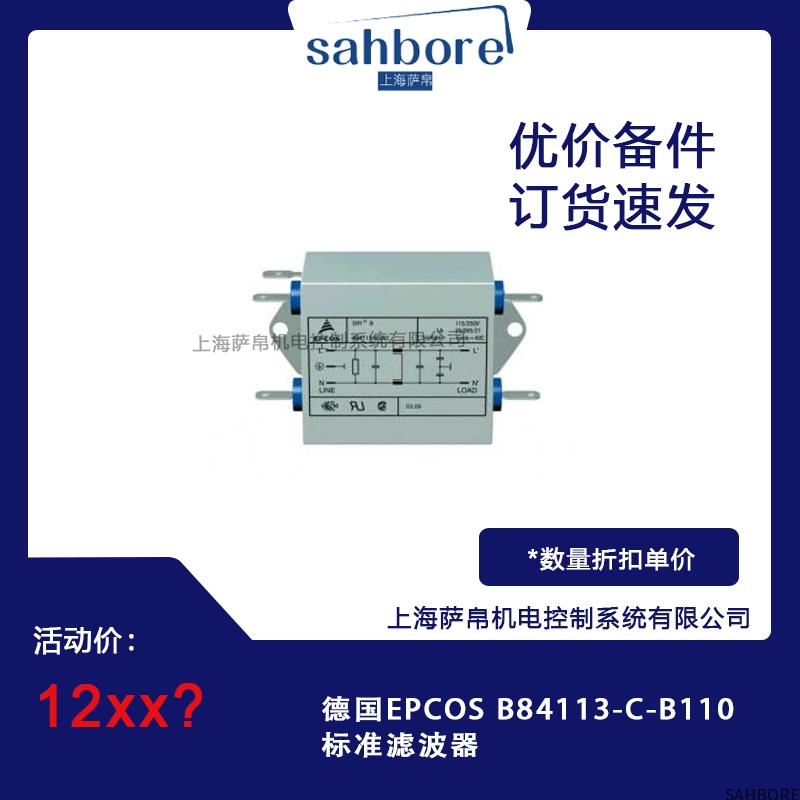

德国EPCOS推出的B84113-C-B110标准滤波器，是一款专为工业自动化设备、电力电子系统及通信设备设计的电磁干扰（EMI）抑制元件。该滤波器采用共模与差模滤波复合结构，结合高导磁率铁氧体磁芯与低损耗电容，可有效滤除150kHz至30MHz频段内的传导干扰，满足IEC 61000-6-2（工业环境抗扰度）及IEC 61000-6-4（工业设备辐射发射）标准要求。其紧凑型设计（IP20防护等级）与宽电压工作范围（85-265V AC/DC），使其成为变频器、伺服驱动器、UPS电源及工业PC等设备的理想EMC配套方案。

功能特点

1. 宽频段高效滤波

• 共模滤波：通过铁氧体磁芯绕制共模电感，抑制电源线与地线间的对称干扰（如开关电源高频噪声），衰减能力达40dB@1MHz。

• 差模滤波：内置X2类安全电容（额定电压275V AC），滤除电源线间的非对称干扰（如电机启停脉冲），衰减能力达30dB@100kHz。

2. 高可靠性材料与工艺

• 铁氧体磁芯：选用锰锌（MnZn）材料，具有高初始磁导率（μi≥10,000）与低磁滞损耗，适应-40℃至+125℃极端温度，避免高温退磁导致滤波性能下降。

• 电容元件：采用金属化聚丙烯薄膜（MKP），耐脉冲电压冲击（1.2/50μs波形下≥4kV），寿命超100,000小时（依IEC 60384-14标准测试）。

3. 紧凑设计与易安装性

• 尺寸仅50×30×22mm（L×W×H），支持DIN导轨安装或PCB板载焊接，适配空间受限的工业控制柜。

• 端子标识清晰（L/N/PE），接线错误率降低90%，缩短设备调试时间。

4. 安全认证与环保合规

• 通过UL、cUL、ENEC、CQC等多国安全认证，符合RoHS 2.0（无铅、无卤）及REACH法规，可出口全球市场。

选型指南

1. 额定电流匹配

• 根据设备输入电流选择滤波器额定电流（B84113-C-B110为3A），需预留20%余量以避免过载发热（如设备最大电流2.5A，可选3A型号）。

2. 工作电压范围

• 确认设备输入电压是否在滤波器85-265V AC/DC范围内，若为直流应用（如光伏逆变器），需选择支持DC的专用型号。

3. 滤波频段需求

• 若设备干扰频段集中在150kHz-1MHz（如变频器），B84113-C-B110的共模衰减特性可优先满足需求；

• 若需抑制100kHz以下低频干扰（如电机启停脉冲），需选择差模电感值更大的型号（如B84113-C-B220）。

4. 安装环境适应性

• 高温环境（>85℃）：需选用高温型铁氧体磁芯（如B84113-H系列）或增加散热片；

• 强振动场景：避免使用PCB板载型号，优先选择DIN导轨安装以增强机械稳定性。

技术参数

• 额定电流：3A（40℃环境温度下连续工作）

• 额定电压：85-265V AC/DC，50/60Hz

• 漏电流：≤0.5mA（250V AC测试电压下）

• 绝缘电阻：≥100MΩ（500V DC测试）

• 耐压：

• 线间（L-N）：2,250V AC/1分钟

• 线对地（L/N-PE）：3,000V AC/1分钟

• 工作温度范围：-40℃至+105℃（磁芯表面温度）

• 防护等级：IP20（防手指触碰）

产品尺寸与安装

• 外形尺寸：50mm（长）×30mm（宽）×22mm（高）

• 安装方式：

• DIN导轨安装：适配35mm标准导轨，通过卡扣固定；

• PCB板载安装：端子间距5.08mm，支持波峰焊或手工焊接。

• 接线端子：

• L（火线）、N（零线）、PE（地线），端子孔径φ2.5mm，支持最大导线截面积1.5mm²。

应用领域

1. 工业自动化：

• 变频器、伺服驱动器、PLC电源输入端滤波，抑制开关噪声对电网的污染。

2. 新能源与电力电子：

• 光伏逆变器、储能变流器（PCS）的直流侧与交流侧EMI滤波，满足EN 55032辐射发射标准。

3. 通信与IT设备：

• 工业交换机、服务器电源的传导干扰抑制，避免干扰其他敏感设备（如传感器、仪表）。

4. 医疗与轨道交通：

• 医疗设备（如CT扫描仪）、轨道交通牵引系统的电磁兼容防护，确保符合IEC 60601-1与EN 50121标准。
