产品介绍

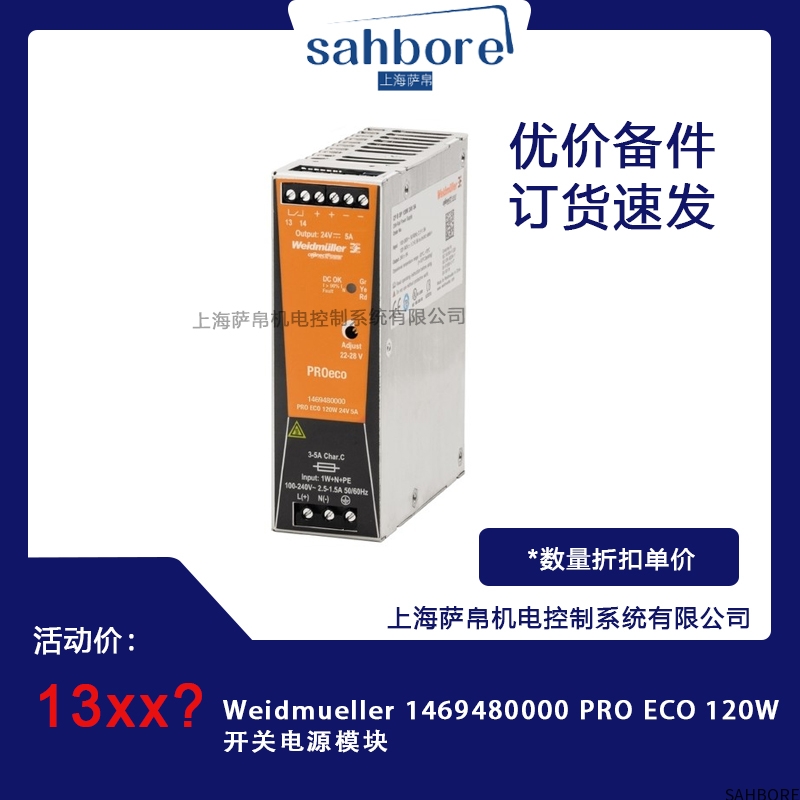

Weidmüller 1469480000 PRO ECO 120W是一款专为工业自动化、机械设备、过程控制等场景设计的单路输出开关电源模块，其核心采用高频软开关技术，将输入的交流电（AC 85-264V）或直流电（DC 100-375V）转换为稳定的24V/5A直流输出，额定功率120W，效率高达93%，显著降低能耗与发热。该模块符合IEC 61010-1安全标准，具备IP20防护等级（防手指触碰），工作温度范围-25℃至+70℃，抗干扰能力强，可稳定运行于工厂车间、楼宇自动化等环境，是工业设备可靠供电的核心组件。

功能特点

高效率与低发热

采用同步整流技术（替代传统二极管整流），将整流损耗降低60%，效率提升至93%（实测在50%负载时效率达95%），减少散热需求（自然散热即可满足120W满载运行）。

内部集成智能温控风扇控制（可选配），当模块温度超过50℃时自动启动风扇（转速可调），确保高温环境下（如封闭控制柜）仍能稳定输出。

多重保护与高可靠性

过载保护：当输出电流超过5.5A（110%额定值）时，模块自动进入限流模式（输出电压降低以维持电流恒定），防止过热损坏；故障排除后可自动恢复。

短路保护：输出端短路时，模块在10μs内切断输出，保护后端设备（如PLC、传感器）免受高压冲击；短路解除后需手动重启（通过模块前面板按钮）。

过压保护：内置OVP电路，当输出电压超过28.8V（120%额定值）时，立即关闭输出，防止后端设备因电压过高损坏（如电容爆裂）。

全球通用与易集成

支持宽电压输入（AC 85-264V/DC 100-375V），无需手动切换，适用于跨国部署的设备（如出口型包装机械）；同时兼容直流输入（如太阳能、电池供电系统），满足新能源场景需求。

输出端提供LED状态指示（绿色=正常，红色=故障），便于快速排查问题；前面板集成DC-OK信号触点，可外接报警装置（如蜂鸣器、指示灯）。

应用领域

工业自动化：为西门子S7-1200 PLC、倍福CX5100控制器供电，同时驱动4个24V直流电机（总功率≤100W）和2个传感器，实现生产线物料搬运、装配等动作的稳定运行。

楼宇自动化：在智能照明系统中，为DALI调光控制器、人体感应传感器提供24V电源，耐受-10℃至+50℃的室内外温差，确保系统7×24小时在线。

新能源设备：在光伏逆变器监控系统中，为数据采集模块、通信网关供电，抗电磁干扰能力满足IEC 61000-4-6标准，确保数据传输稳定性。

总结：Weidmüller 1469480000 PRO ECO 120W开关电源模块以高效率、多重保护、全球通用性，为工业设备提供了可靠、经济的供电解决方案，是提升系统稳定性与能效的理想选择。
