产品介绍

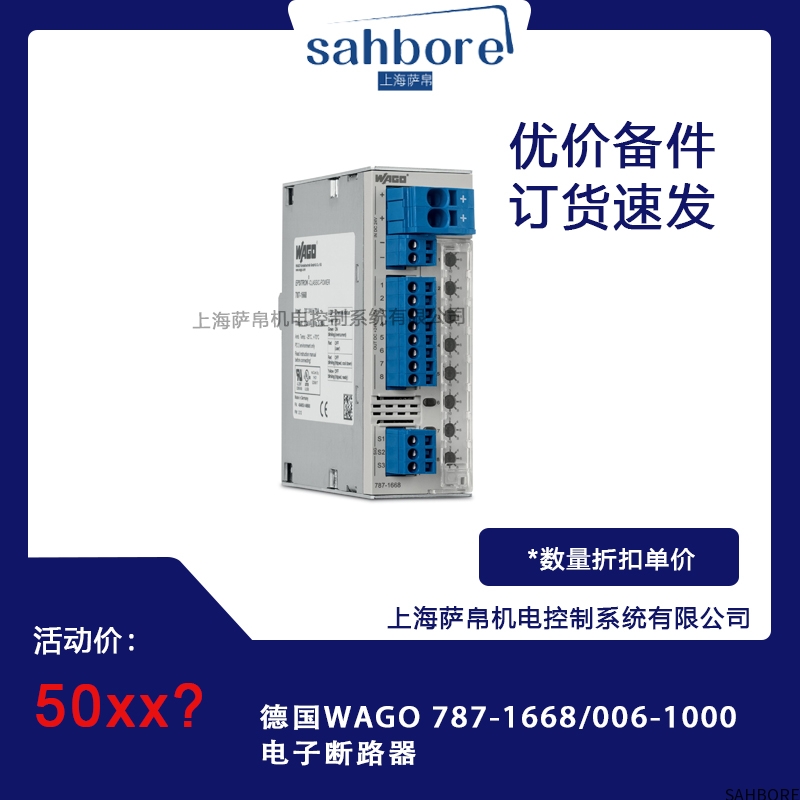

德国WAGO 787-1668/006-1000是一款紧凑型电子式断路器，专为工业自动化、建筑配电、新能源系统等场景设计。其核心采用固态电子脱扣技术，替代传统热磁脱扣器，通过微处理器实时监测电流，实现过载、短路、漏电的精准保护，响应时间≤10ms，分断能力达10kA（400V）。产品支持DIN导轨安装，宽度仅18mm/极（6极总宽108mm），可集成于狭小配电柜，同时具备远程通信接口（RS-485/Modbus-RTU），兼容主流工业协议（如PROFINET、EtherCAT），是智能配电系统的关键保护单元。

功能特点

1. 三重保护机制

• 过载保护：基于反时限特性曲线（IEC 60898-1），电流越限时间越长，脱扣越快（如1.5倍额定电流时，20秒内脱扣；5倍时≤0.1秒），避免电机、变压器等设备因过热损坏。

• 短路保护：采用磁触发+电子判断双模式，短路电流达到8-10倍额定值时，电磁脱扣器瞬间动作（≤0.01秒），同时电子模块记录故障波形，辅助后续分析。

• 漏电保护（可选配）：集成A型剩余电流传感器，可检测交流脉动直流漏电（如变频器、LED驱动电源产生的谐波漏电），灵敏度30mA/0.1秒，满足人身安全防护要求（IEC 60364-7-702）。

2. 智能通信与诊断

• 内置RS-485接口，支持Modbus-RTU协议，可与PLC、HMI或上位机实时交换数据（如电流、电压、脱扣次数、故障类型），实现远程监控与参数设置。

• 配备LED状态指示灯（红/绿双色），直观显示运行状态（正常、过载、短路、漏电），同时通过通信接口上传故障日志（存储最近100次脱扣记录），便于快速定位问题。

3. 高可靠性与环境适应性

• 触点系统采用银氧化镉（AgCdO）合金，耐电弧侵蚀性比纯银提升3倍，寿命达10万次操作（机械寿命）或5万次带载分断（电气寿命）。

• 外壳材质为阻燃PC/ABS合金（UL94 V-0级），耐温范围-25℃至+70℃，适应高温车间、户外配电箱等恶劣环境。

• 输入参数：

• 额定输入电压：24VDC。

• 输入电压范围：18-30VDC。

• 输出参数：

• 通道数量：8 通道。

• 额定输出电压：8×24VDC。

• 输出电压范围：18-30VDC（Ue−压降）。

• 额定输出电流：每通道可通过旋转开关在 2A、3A、4A、6A、8A、10A 中调节，总电流最大 70A。

• 脱扣时间：16ms-100s（取决于负载）。

• 接通电容：每通道 > 50000µF。

‌选型指南

• 额定电流匹配：根据负载电流选择（如电机额定电流10A，需选配16A断路器，留出1.6倍安全余量）；若负载为变频器、UPS等谐波源，建议额定电流放大1.2-1.5倍。

• 极数选择：单相220V系统选2极（L+N）；三相380V系统选4极（L1+L2+L3+N）或3极（L1+L2+L3，无N线），需根据接地方式（TN/TT/IT）确定。

• 保护功能扩展：若需漏电保护，需选择787-1668/006-1000-R型号（带A型剩余电流模块）；若用于直流系统（如光伏逆变器），需确认产品支持DC 1000V分断（该型号默认支持AC 400V，需定制DC版本）。

应用领域

• 工业自动化：在机床、包装机械、输送线等设备中保护主回路，防止电机堵转、短路引发的火灾风险。

• 建筑配电：作为楼层配电箱的分支保护，替代传统微型断路器，实现集中监控与能耗管理（如智能楼宇系统）。

• 新能源系统：在光伏电站、储能系统中保护逆变器、充电桩等设备，耐受直流侧电弧故障（需选配直流专用型号）。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
