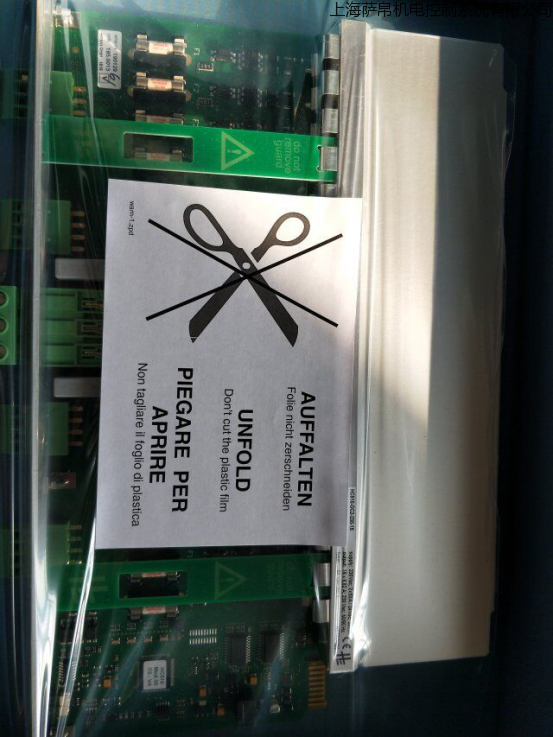

结构带有铝散热器的电源电路板

铝制前面板（粉末涂层）

尺寸（带连接器的h / w / d）343 / 33.7 / 230毫米

13.5 / 1.33 / 9.1英寸

重量（不含包装）0.9千克

1.98磅

防护等级IP20

用2个安装到机架（RK）。 M3滚花螺丝

气候条件

周围空气温度0-45C

32-113楼

rel。湿度75％，无凝结

通过风扇单元（FU）安装到机架（RK）进行强制通风

连接器

PCB上的HC-BUS金触点，用于机架中的插头（RK）

螺丝型插头在前面

功率为1个3针0.75-1.60平方毫米

供应

电压230 Vac

分两个阶段

amp 52,17 A每相（电源输入）/ 2相

外部保护（仅用于电线保护）

输出

数量16

安培数6.52 A / 1.500 W

加热器接线Y操作=加热器在相线和中性线之间（N）

操作=两相之间的加热器

切换BF（全正弦波）

电源开关的短路保护

（三端双向可控硅）

每个通道1个熔断器

5 x 20毫米，SF 10 H 250（HC-SI-100-5X20，订货代码200.950）

仅使用原始保险丝！

各种

每个CPU单元（CU）的最大数量64

检测

加热器损坏

单个破损的加热器与其他电缆连接

加热器并联输出

断线

保险丝损坏

电源开关短路（不能将加热器

关掉）

每相具有一（1）个多路安培测量

如果使用电压单位（VU），尽管电压波动，但仍为恒定电流

LED 2（HC-BUS，电源和功率环
